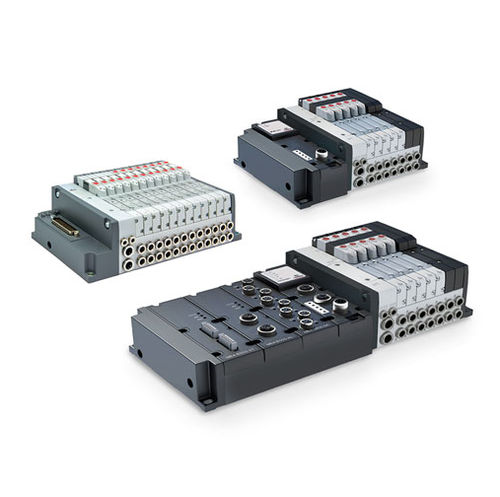

Bloque-válvula neumática D1

de cajónde 3/2 vías2/2

Descripción general
Islas de válvulas compactas, tamaño 1, disponibles con interfaces multipolar y Fieldbus. Diseñadas para integrar funciones neumáticas y eléctricas en espacios limitados. Las versiones Fieldbus son compatibles con PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT e IO-Link. Conexión multipolar Sub-D disponible en 25 o 44 pines. Funciones de válvula compatibles: combinaciones 2x2/2, 2x3/2, 5/2 y 5/3 (CC, CO, CP).

Características principales

• Tamaño de válvula: 10,5 mm
• Diseño compacto para espacios reducidos
• Subbases modulares individuales en tecnopolímero
• Alta escalabilidad eléctrica y neumática
• Flexibilidad en la conexión y intercambio de módulos E/S
• Tecnología COILVISION para monitorización de la bobina
• Misma subbase para válvulas monoestable y biestable
• Posibilidad de transmitir datos operativos mediante WLAN
• LED intermitentes que indican distintos tipos de fallos de funcionamiento
• Disponible con cartuchos de conexión neumática para tubos en pulgadas
• Posible conformidad ATEX para zonas peligrosas

Descripción del producto
Las islas de válvulas Serie D ofrecen una solución modular cuando se requiere integrar funciones neumáticas y eléctricas en espacios reducidos. Las diversas opciones de conexión eléctrica permiten crear islas con un alto número de posiciones de válvula y zonas de presión separadas. Las versiones Fieldbus gestionan entradas/salidas digitales y analógicas y permiten montar la tapa Fieldbus después de la instalación, posibilitando configurar el código sin la cubierta de comunicación instalada.

La sección neumática permite módulos eléctricos libres para reconfigurar E/S sin desmontar la isla del equipo. Pequeñas dimensiones, altos caudales, subbases neumáticas y eléctricas individuales, un sistema de conexión de subbase sencillo y diagnóstico constante (incluida la monitorización de la bobina) hacen que la Serie D sea adecuada para aplicaciones industriales exigentes. La electrónica en la subbase y en los módulos de conexión Sub-D o multi-serial supervisa continuamente la eficiencia de la bobina. Desviaciones respecto a las condiciones ideales (mayor consumo, variación de tiempos de respuesta, aumento de temperatura) se indican mediante patrones de parpadeo LED distintos en la válvula y mediante una alarma eléctrica enviada al PLC a través del cable Sub-D o directamente por el protocolo de comunicación al usar módulos multi-serial.

Resumen Fieldbus / Multipolar
Fieldbus: compatible con PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT e IO-Link. Multipolar: conector Sub-D de 25 o 44 pines. Funciones compatibles: 5/2 (monoestable y biestable), 5/3 (CC, CO, CP) y múltiples combinaciones 2x3/2 y 2x2/2.

Especificaciones técnicas

• Sección neumática — Construcción de la válvula: Husillo con juntas
• Sección neumática — Funciones de válvula: 5/2 monoestable y biestable; 5/3 CC, CO, CP; 2x3/2 NC; 2x3/2 NO; 1x3/2 NC + 1x3/2 NO; 2x2/2 NC; 2x2/2 NO; 1x2/2 NC + 1x2/2 NO
• Sección neumática — Materiales: Husillo: AL; Juntas del husillo: HNBR; Otras juntas: NBR; Cuerpo: AL; Tapas finales: polímero; Subbase tamaño 1: polímero
• Sección neumática — Conexiones: Tubo Ø4 - Ø6 / Tubo Ø5/32" - Ø1/4"; Suministro 1: tubo Ø8 - 5/16"; Suministro 12/14: tubo Ø4 - 5/32"; Escape 3 y 5: tubo Ø8 - 5/16"; Escape 82/84: tubo Ø4 - 5/32"
• Sección neumática — Rango de temperatura: 0 ÷ 50°C
• Sección neumática — Características del aire: Aire comprimido, filtrado y sin lubricar clase [7:4:4] según ISO 8573-1:2010. Si es necesaria lubricación, usar aceites hasta 32 cSt y la versión con alimentación servo-piloto externa. Calidad del aire servo-piloto: clase [7:4:4] (no lubricar).
• Sección neumática — Tamaño de la válvula: 10,5 mm
• Sección neumática — Presión de funcionamiento: -0,9 ÷ 10 bar (-0,7 ÷ 10 bar para versiones 2x3/2 y 2x2/2)
• Sección neumática — Presión piloto interna: 3 ÷ 7 bar (ver gráfico de piloto para 2x3/2 y 2x2/2)
• Sección neumática — Presión piloto externa: Ver gráficos
• Sección neumática — Caudal: 250 Nl/min
• Sección neumática — Posición de montaje: Cualquier posición
• Sección neumática — Grado de protección: IP65
• Sección eléctrica — Versiones: Multipolar; Multipolar para válvulas todas monoestables
• Sección eléctrica — Conector Sub-D: 25 o 44 pines
• Sección eléctrica — Absorción máx. (multipolar): 0,8 A (Sub-D 25 pines); 1,5 A (Sub-D 44 pines)
• Sección eléctrica — Tensión de alimentación: 24 V DC ±10%
• Sección eléctrica — Nº máx. de bobinas a accionar (ejemplos): 22 bobinas en 11 posiciones (Sub-D 25 pines) hasta 38 bobinas en 19 posiciones (Sub-D 44 pines); otras configuraciones según conector
• Sección eléctrica — LED de señalización: Multipolar: verde = presencia de tensión, rojo = anomalía. Válvula: amarillo = presencia de tensión, amarillo intermitente = fallo de funcionamiento
• Versión Fieldbus — Datos generales: Ver sección módulos multi-serial para detalles
• Versión Fieldbus — Absorción máx.: 2,5 A
• Versión Fieldbus — Tensión de alimentación: 24 V DC ±10% alimentación lógica y 24 V DC ±10% alimentación de potencia
• Versión Fieldbus — Nº máx. de bobinas a accionar: 128 bobinas en 64 posiciones de válvula
• Versión Fieldbus — E/S digitales y analógicas máx.: Entradas digitales máx. 128; Entradas analógicas máx. 16; Salidas digitales máx. 128; Salidas analógicas máx. 16
• Versión IO-Link — Bobinas máx.: 64 bobinas en 32 posiciones de válvula
• Versión IO-Link — Tipo de puerto: Clase B
• Conformidad y certificaciones: REACH, RoHS; EMC; ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C (bajo pedido para multipolar); UL
