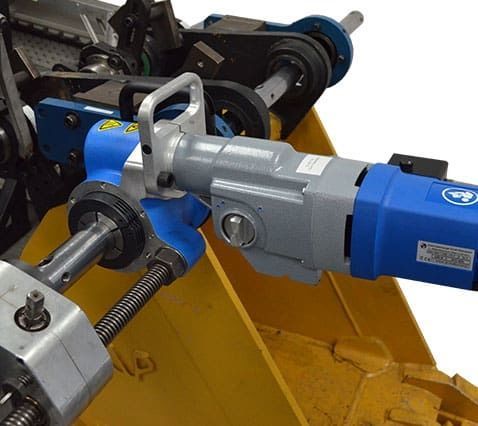

Mandrinadora portátil para rectificado BB4500

Descripción general
La CLIMAX BB4500 es una mandrinadora portátil que ofrece capacidad de mecanizado probada en campo en un diseño compacto y económico. Diseñada como alternativa a la BB5000, la BB4500 permite realizar alargamientos de agujeros con precisión y ofrece flexibilidad de montaje para trabajos en espacios reducidos.

Ventajas clave

• Configuración rápida y sencilla — Componentes modulares con conos de montaje de hierro fundido y soportes de cojinetes esféricos que permiten una instalación ágil; tiempo de configuración típico ≤ 30 minutos para un operario experimentado.
• Alto par — Más de 100 ft·lb (135 N·m) en la barra; unidad de accionamiento rotativa con reducción por tornillo sin fin 4:1 para aumentar el par a todas las velocidades.
• Diseño compacto — Idónea para espacios de trabajo reducidos donde no caben máquinas mayores.
• Diseño con barra pasante — Unidad de accionamiento rotativo y unidad de avance montables en cualquier punto de la barra, incluso por separado, para maximizar la flexibilidad de montaje.
• Opciones de motor — Eléctrico (reversible), hidráulico o neumático; cambio rápido de motor con dos tornillos; kits de conversión a servomotor disponibles.
• Barra y herramientas — Barra cromada acanalada 1,75" (44,5 mm) estándar; opción 1,25" (31,8 mm); longitudes de barra 4–20 ft (1219,2–6096 mm) con orificios de ½" o 12 mm ranurados en cuadrado.
• Componentes preparados para obra — Accionamiento rotativo y unidad de avance axial probados, sistema de montaje patentado para operación fiable en obra.

Accesorios (ejemplos)

• Kit de conversión a servomotor (1,5 kW y 3,1 kW)
• Herramienta de medición de diámetros
• Calibrador digital para medición de diámetros
• Indicador de carrrera magnético con dial

Documentos (ejemplos)

• Folleto del producto BB4500

Especificaciones técnicas

• Diámetro de la barra: 1,75" estándar; opción 1,25" (44,5 mm; opción 31,8 mm)
• Rango de diámetros de mecanizado: 1,5 – 10" (38,1 – 254 mm)
• Carrera máxima: 36" (914,4 mm)
• Par en la barra: 417 ft·lb (hidráulico) / 565,4 N·m
• Opciones de alimentación: Eléctrico, Neumático, Hidráulico
