Mandrinadora portátil para rectificado BB5000

de taladradopara recubrimiento de soldadura

Descripción

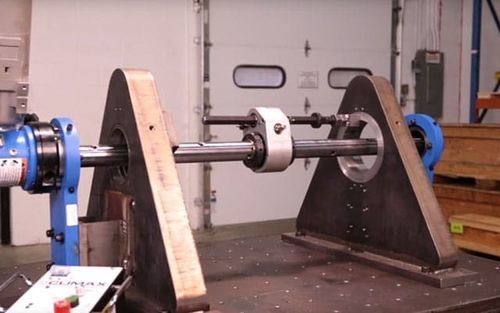

La mandrinadora en línea CLIMAX BB5000 es un equipo compacto, versátil y de alto par, diseñado para mandrinado en línea, mandrinado ciego, taladrado, refrentado y reparación de válvulas en espacios confinados. Su arquitectura de barra pasante y componentes modulares proporcionan potencia y precisión para operaciones industriales exigentes.

Resumen y aplicaciones
Se utiliza para reparación in situ, mantenimiento y mecanizado de producción en construcción, minería, energía e industria pesada. Configurable para trabajos de reacondicionamiento de orificios, asientos de válvulas, perforaciones de pasadores y otras operaciones de mecanizado en el lugar con acceso limitado.

Ventajas del producto

• Configuración modular y rápida con conos de montaje de hierro fundido y soportes de cojinetes esféricos patentados para alineado y fijación rígida.
• Sistema de montaje con cojinete esférico patentado que permite hasta 5° de desalineación para facilitar el montaje.
• Alta capacidad de par: la unidad de accionamiento rotativa puede proporcionar hasta 650 ft‑lbs (881 N·m) en la barra; reducción estándar 4:1; opciones 12:1 o engranaje sinfín disponibles.
• Diseño de barra pasante que permite posicionar la unidad de accionamiento y la de avance en cualquier punto de la barra, incluso entre rodamientos para aplicaciones muy confinadas.
• Múltiples configuraciones de motor: eléctrico (reversible), servo, hidráulico o neumático; cambio rápido de motor con dos tornillos; kit de conversión a servo disponible.
• Dimensiones compactas para entornos de bajo despeje; longitudes de barra disponibles de 4–24 ft con barras enderezadas y orificios de herramienta cuadrados de ½" (12 mm).
• Amplia gama de accesorios para mandrinado ciego, taladrado, refrentado, reparación de válvulas e interfaz rápida con las soldadoras CLIMAX Auto Bore Welders.

Preparación y productividad

• Tiempo típico de configuración para un operario experimentado: 30 minutos o menos utilizando componentes modulares y conos de montaje.
• Los soportes de cojinetes esféricos de servicio pesado proporcionan una fijación rígida y repetible a la pieza para mejorar la precisión y la productividad del mecanizado.

Documentación y soporte (literatura / manuales / documentos de accesorios)

• Folleto / ficha técnica de la mandrinadora BB5000.
• Manual de operación que cubre los modelos BB4500 y BB5000.
• Documentación de accesorios y kits: kit de conversión a servomotor, kit de mandrinado 120V, kit de servicio de campo para unidad axial, montaje en voladizo, cabezales de facing, micro‑adjust boring head, controlador de velocidad eléctrico, etc.

Especificaciones técnicas (resumen)

• Diámetro de barra: 2,25" estándar o 1,25" opcional (57,2 mm o 31,8 mm).
• Rango de diámetro de mandrinado: 1,5 – 24" (38,1 – 609,6 mm).
• Carrera máxima: 36" (914,4 mm).
• Par en la barra: valor nominal en tabla 40 ft‑lb (54,2 N·m); la unidad de accionamiento puede entregar hasta 650 ft‑lbs (881 N·m) con opciones de engranaje.
• Opciones de alimentación: eléctrico (reversible), servo, hidráulico, neumático.
• Longitudes de barra disponibles: 4 – 24 ft (1 219,2 – 7 315,2 mm); barras enderezadas con orificios de ½" o 12 mm ranurados en cuadrado.
