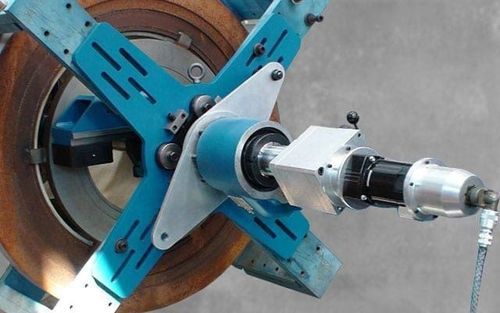

Mandrinadora portátil para rectificado BB6100

Descripción general
La mandrinadora portátil de cabeza desplazable CLIMAX BB6100 ofrece capacidades de mandrinado de precisión en un diseño compacto y modular. Apta para mantenimiento, reparación y producción, la BB6100 cubre una amplia gama de diámetros manteniendo precisión y rigidez en taller y obra. Los accesorios de refrentado y el diseño modular reducen los tiempos de puesta en servicio y desmontaje.

Ventajas del producto

• Potente pero compacta: diseño portátil para uso en obra. Motor hidráulico de 11,3 in³ (185,3 cm³); par de referencia 1435 ft•lb (1945,6 N•m) a 33 rpm.
• Rango de mecanizado versátil: diámetros de mandrinado 8,8–40,8" (223,5–1036,3 mm); rango de refrentado con accesorios 7,5–42,1" (190,5–1069,3 mm). Brazos opcionales de doble acción permiten mandrinado y refrentado sin cambiar equipos.
• Fácil montaje y alineación: cojinetes ID y End‑Mount con rodillos esféricos de bloqueo cónico para instalación/extracción sencilla de la barra; permiten hasta 1,5° de desalineación. Ajuste fino de los cojinetes finales ±0,625" (15,9 mm) para centrar.
• Flexibilidad de utillaje: portaherramientas Net Fit acepta herramientas con vástago cuadrado de 3/4" (19,1 mm). Portaherramientas giratorio y configuración de cabezas delantero/trasero para uso simultáneo de dos cabezales.
• Diseño reparable y de calidad: portaherramientas modular que canaliza fuerzas hacia la barra mediante zapatas guía ajustables. Barras cromadas rectas a 0,001" por pie (0,0254 por 304,8 mm). Media tuerca extraíble y tuerca de ajuste del juego para servicio en campo.

Especificaciones clave
ESPECIFICACIONES | PULGADA | MÉTRICO
Diámetro de la barra | 3.5" | 88,9 mm
Diámetro de mandrinado | 8,8 – 40,8" | 223,5 – 1036,3 mm
Recorrido máx. | longitud de la barra | longitud de la barra
Par en barra | 470 – 1820 ft‑lb | 637,2 – 2467,6 N•m
Opción de alimentación | Hidráulico | Hidráulico

Características / especificaciones técnicas

• Modelo: CLIMAX BB6100
• Diámetro de la barra: 3,5" (88,9 mm)
• Rango de mandrinado: 8,8 – 40,8" (223,5 – 1036,3 mm)
• Recorrido máximo: longitud de la barra (configurable según instalación)
• Par en la barra: 470 – 1820 ft‑lb (637,2 – 2467,6 N•m)
• Motor hidráulico: 11,3 in³ (185,3 cm³), par de referencia 1435 ft•lb (1945,6 N•m) a 33 rpm
• Rango de refrentado (con accesorios): 7,5 – 42,1" (190,5 – 1069,3 mm)
• Utillaje: acepta vástago cuadrado 3/4" (19,1 mm); portaherramientas Net Fit con zapatas ajustables y media tuerca extraíble
• Cojinetes: rodillos esféricos con bloqueo cónico para ID y End‑Mount; ajuste fino ±0,625" (15,9 mm)
• Construcción: diseño modular; barras cromadas con rectitud 0,001"/ft (0,0254/304,8 mm); tuerca para ajustar el juego para mantenimiento en campo
