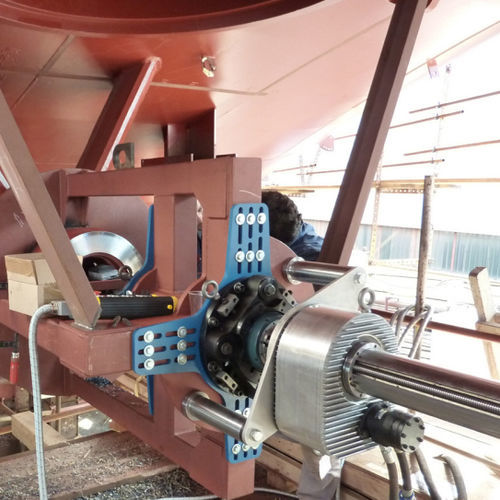

Mandrinadora portátil para rectificado BB7100

Resumen
La CLIMAX BB7100 es una mandrinadora en línea modular de alta capacidad diseñada para el mandrinado de precisión en reparación de equipos pesados, mantenimiento industrial y fabricación. Las carreras de mandrinado están limitadas únicamente por la longitud de la barra; los soportes de cojinetes modulares y los componentes intercambiables permiten una configuración rápida para mecanizado in situ o en taller.

Ventajas del producto

• Portátil con potencia de máquina estacionaria: accionamiento hidráulico que proporciona alto par en la barra para mandrinados de gran diámetro.
• Motor hidráulico de alto par (ejemplo: 11,3 in³ / 185 cm³, aprox. 2280 ft‑lb / 3090 N•m a 29 rpm).
• Amplio rango de mecanizado: diámetros de mandrinado de 10,25–58,25 in (260,4–1479,6 mm); rango de refrentado 9,6–62,5 in (243,8–1587,5 mm).
• Componentes compactos y modulares para puesta a punto rápida; muchos elementos manejables a mano para reducir tiempos de inactividad.
• Brazos opcionales de doble acción para mandrinado/refrentado y posibilidad de operación con dos cabezales para operaciones combinadas o simultáneas.
• Barras cromadas perforadas con rectitud de 0,001 in por pie y opciones de objetivos ópticos.
• Acepta herramientas estándar del sector con vástago cuadrado nominal de 1 in (25,4 mm); seminuez ajustable y ajuste de holgura para mantenimiento en campo.

Diseño y características

• Portaherramientas modular con bastidor dividido que transmite las fuerzas de mecanizado directamente a la barra mediante zapatas de guía ajustables.
• Cojinetes ID y end-mount con rodamientos de rodillos esféricos de bloqueo cónico; soporte de extremo ajustable ±0,625 in (15,9 mm) para centrar la barra.
• Guías cuadradas de longitud completa en los brazos de mandrinado/refrentado para posicionamiento rápido; porta-herramientas giratorio para configuraciones flexibles.
• El portaherramientas Net-fit puede abrazarse para el refrentado o ajustarse para el mandrinado para eliminar holguras y maximizar la rigidez.

Especificaciones
Diámetro de la barra: 5 in (127 mm)
Diámetro de mandrinado: 10,25 – 58,25 in (260,4 – 1479,6 mm)
Carrera máx.: limitada por la longitud de la barra
Par en la barra: 750 – 2900 ft‑lb (1020 – 3930 N•m)
Opción de alimentación: Hidráulica

Especificaciones técnicas

• Modelo: BB7100
• Diámetro de la barra: 5 in (127 mm)
• Rango de diámetro de mandrinado: 10,25 – 58,25 in (260,4 – 1479,6 mm)
• Carrera máxima: capacidad de longitud completa limitada por la barra
• Par en la barra: 750 – 2900 ft‑lb (1020 – 3930 N•m)
• Opción de alimentación: motor hidráulico (ej. 11,3 in³ / 185 cm³)
• Diseño modular con tres conjuntos de soporte de rodamientos intercambiables
• Brazos de doble acción opcionales; operación con dos cabezales soportada
• Acepta herramientas estándar de la industria, vástago cuadrado 1 in (25,4 mm)
• Barras cromadas perforadas; objetivos ópticos disponibles
