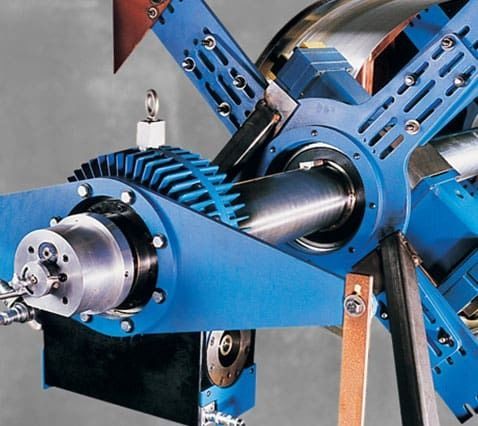

Mandrinadora portátil para rectificado BB8100

Resumen
La BB8100 de CLIMAX es una mandrinadora en línea portátil y versátil para mandrinado de precisión en aplicaciones exigentes tanto en campo como en taller. Diseñada para una configuración rápida y flexible, ofrece una elevada relación potencia/peso y funcionamiento a alta velocidad para mejorar la productividad. Su construcción compacta y modular permite una rápida movilización, reducción de tiempos de configuración y mantenimiento de tolerancias de mecanizado estrictas en una amplia gama de tareas de reparación y fabricación.

Capacidad y aplicación
Ingeniada para trabajos de gran envergadura, la BB8100 realiza mandrinados desde 14,5 hasta 85,6 pulgadas (368,3–2174,2 mm). Al combinar una capacidad de mandrinado importante con una huella eficiente, minimiza tiempos de inactividad y maximiza el rendimiento de mecanizado — adecuada para reparación de maquinaria pesada, construcción, minería y mantenimiento industrial.

Características clave

• Solución portátil de mandrinado en línea para uso en campo y taller con componentes modulares para un montaje rápido.
• Opción de motor hidráulico; ejemplo de cilindrada 11,3 in³ (185,3 cm³) que genera aprox. 4783 ft•lb (6484,9 N•m) de par en el vástago a 15,1 rpm.
• Mandrinados de 14,5 – 85,6 in (368,3 – 2174,2 mm); capacidad de refrentado de 14 – 97,7 in (355,6 – 2481,6 mm) con accesorios de refrentado.
• Cojinetes ID y de montaje final con rodamientos de rodillos esféricos con bloqueo cónico; el soporte final ajustable ±0,25 in (6,35 mm) para centrar la barra.
• Brazos opcionales de doble acción para mandrinado/refrentado que amplían el rango y permiten ambas operaciones sin cambiar equipo; guías cuadradas de longitud total para posicionado rápido.
• Portaherramientas Net-fit con bastidor dividido para instalación simplificada; sujeción por abrazadera a la barra para refrentado y posibilidad de ajuste para mandrinado net-fit; semituerca ajustable/removible para mayor flexibilidad.
• Soporte para configuración de cabezas líder y trasera (dos cabezas simultáneas).
• Bloque portaherramientas admite herramientas estándar con vástago cuadrado nominal de 1 in (25,4 mm); poste de herramienta giratorio para montajes flexibles, incluidas algunas configuraciones en voladizo.
• Portaherramientas modular que transmite fuerzas a la barra mediante zapatas de guía ajustables para mayor rigidez.
• Barras cromadas duras, rectas a 0,001 in por pie (0,0254 por 304,8 mm); barras perforadas opcionales con objetivos ópticos disponibles.
• Tuerca de ajuste de holgura para ajuste in situ y eliminación de juego, extendiendo la vida útil.

Especificaciones (tabla)
ESPECIFICACIONES | PULGADA | MÉTRICO
Diámetro de la barra | 8 in | 203,2 mm
Diámetro de mandrinado | 14,5 – 85,6 in | 368,3 – 2174,2 mm
Carrera máx. | longitud de la barra | longitud de la barra
Par en la barra | 3350 – 6068 ft•lb | 4542 – 8227 N•m
Opción de alimentación | Hidráulico | Hidráulico

Notas técnicas y funcionalidades

• Portaherramientas Net-fit con bastidor dividido para facilitar la instalación y sujeción por abrazadera a la barra.
• Semituerca ajustable y extraíble para facilitar el mecanizado de múltiples orificios y la extracción del portaherramientas.
• Guías cuadradas de longitud total en brazos para posicionado rápido y sujeción segura.
• El portaherramientas admite vástago cuadrado de 1 in (25,4 mm); el poste giratorio permite montajes variados, incluyendo configuraciones en voladizo limitadas.
• Accesorios opcionales: brazos de doble acción mandrinado/refrentado, accesorios de refrentado, unidades de avance axial, indicadores y objetivos ópticos para barras perforadas.

Especificaciones técnicas

• Modelo: BB8100
• Marca: CLIMAX
• Rango diámetro de mandrinado: 14,5 – 85,6 in (368,3 – 2174,2 mm)
• Diámetro de la barra: 8 in (203,2 mm)
• Par en la barra: 3350 – 6068 ft•lb (4542 – 8227 N•m)
• Motor hidráulico ejemplo: 11,3 in³ (185,3 cm³), par aprox. 4783 ft•lb (6484,9 N•m) a 15,1 rpm
• Opción de alimentación: Hidráulico
• Portaherramientas: admite vástago cuadrado nominal de 1 in (25,4 mm)
• Precisión de las barras: 0,001 in por pie (0,0254 por 304,8 mm)
• Ajuste del soporte final: ±0,25 in (6,35 mm)
• Construcción modular para movilización rápida y reducción de tiempos de configuración
