Mandrinadora horizontal BB5500

para piezas de gran tamañocompactade alta precisión

Resumen

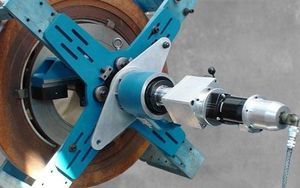

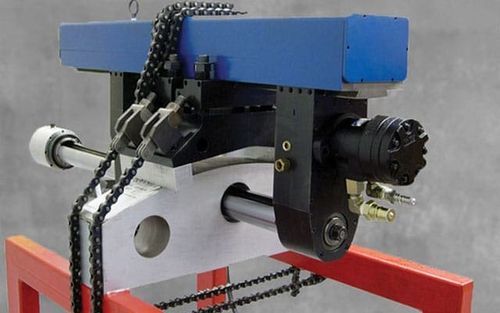

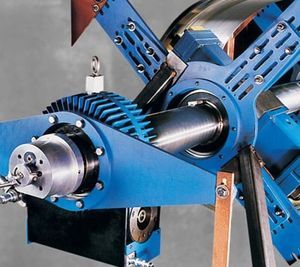

La CLIMAX BB5500 está diseñada para el mandrinado de alta precisión de los orificios de pernos de acoplamiento en turbinas y grandes equipos rotativos. Diseñada para fresar orificios ajustados en grandes acoplamientos y bridas, la BB5500 ofrece la rigidez y precisión necesarias para obtener orificios rectos y circulares que permiten un ajuste preciso de los pernos.

Maquinado en campo y aplicaciones
Preparada para un maquinado eficiente en campo, la BB5500 se configura rápidamente y funciona con fiabilidad en espacios reducidos donde las máquinas de mandrinado convencionales no pueden operar. Las funciones de configuración rápida y precisión repetible ayudan a reducir el tiempo de inactividad durante revisiones de turbinas y mantenimientos. Adecuada para acoplamientos de turbinas y otras aplicaciones de acoplamiento de gran tamaño, minimiza el tiempo de parada y la retrabajo.

Ventajas del producto

• Potente, versátil y fácil de operar.
• Perfora orificios de pernos alineados con precisión en la primera pasada.
• Elimina procedimientos largos de bruñido.
• El sistema de montaje universal de acoplamiento se adapta a los tamaños estándar de acoplamientos de turbina.
• Extracción rápida de la barra de mandrinado sin alterar la configuración para permitir medición e inspección.
• Múltiples opciones de avance, incluida avance mecánico reversible para aplicaciones con espacio limitado, que permite refaciado trasero y avellanado.
• Opción de avance eléctrico para inversión y retorno rápido de la herramienta.

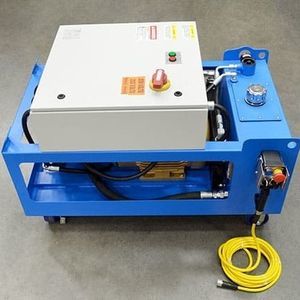

• Opciones de accionamiento múltiples: neumático, hidráulico o eléctrico personalizado.
• Acepta herramientas HSS o de carburo.
• Diseño compacto: extremadamente rígido y compacto; configuración por un solo operario, apto para espacios confinados.
• Despeje mínimo para accionamiento rotativo y avance axial: 2,0 in (50,8 mm) entre el diámetro exterior del buje del acoplamiento y el centro del perno.

Especificaciones técnicas

• Modelo: BB5500
• Marca: CLIMAX
• Diámetro de la barra: 2,5 in o 1,875 in opcional (63,5 mm o 47,6 mm opcional)
• Diámetro de mandrinado: 2,1–4,2 in (53,3–106,7 mm)
• Recorrido máx.: longitud de la barra
• Par en la barra: 65 ft-lb (88,1 N·m)
• Opciones de alimentación: neumática o hidráulica (eléctrica personalizada disponible)
