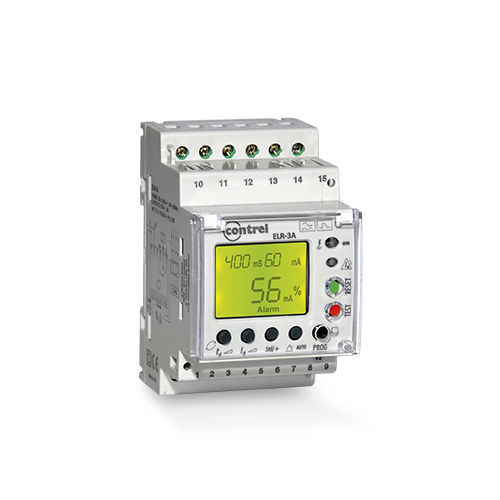

Relé de protección de fuga por tierra ELR-3A
de corrienteACDC

relé de protección de fuga por tierra
relé de protección de fuga por tierra
Añadir a mis favoritos
Añadir al comparador


Características

Valor controlado/medido
de fuga por tierra, de corriente
Redes
AC, DC
Montaje
en riel DIN
Rearme
de rearme automático, de rearme manual
Normas
IEC
Otras características
digital, programable, diferencial, configurable, ajustable, modular, electrónico, con indicador de defectos
Tensión de activación

Máx.: 230 V

Mín.: 24 V

Descripción

ELR-3A TC externo. 2 umbrales de funcionamiento. Tiempo de disparo y retardo ajustables. Relé de protección de corriente residual con TC externo. 2 umbrales de funcionamiento. Tiempo de disparo y retardo ajustables. Introducción Gama ELR Nombre del producto ELR-3A Tipo de producto Relé de protección de corriente residual Compatibilidad de los sensores de corriente Sensor de corriente de fuga a tierra CT-1 Características técnicas Aplicación Relé de protección de corriente residual Tensión de alimentación 230 VCA 50/60Hz 110 VCA 50/60Hz 24/48 VCA (opcional) 24-110 VCC (opcional) Consumo de energía 3 VA Tipo de pantalla LCD retroiluminada (rojo TRIP) LCD retroiluminado (amarillo ALARMA) Tipo de medición True RMS Medición interna de la corriente de defecto a tierra Tipo de ajuste de fuga a tierra residual 0,030...30 A Tipo de ajuste de la fuga a tierra residual 0,02...10 s Punto de ajuste de avance de la alarma 50...80% Clase de protección de fuga a tierra Typo A Función de prueba Local Prueba remota Relés de salida 2 conmutadores (DISPARO, ALARMA) 5 A (240 VAC) Configurable normalmente sin tensión o con tensión Indicaciones de la pantalla LED verde (encendido) LED rojo (TRIP) LED rojo (falta de conexión del TC) Modo de montaje Carril DIN 3 módulos Normas IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 260g Entorno Grado de protección IP41 frontal IP20 terminales Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+80 °C Opciones Accesorio Adaptador de montaje empotrado 72x72 mm

---
