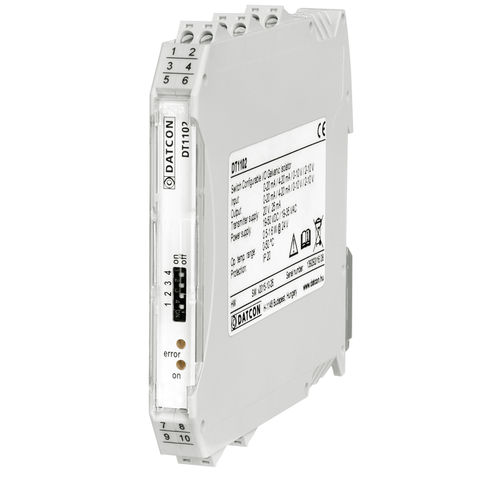

Aislador galvánico DT1102 series

4-20 mAde corrientede tensión DC

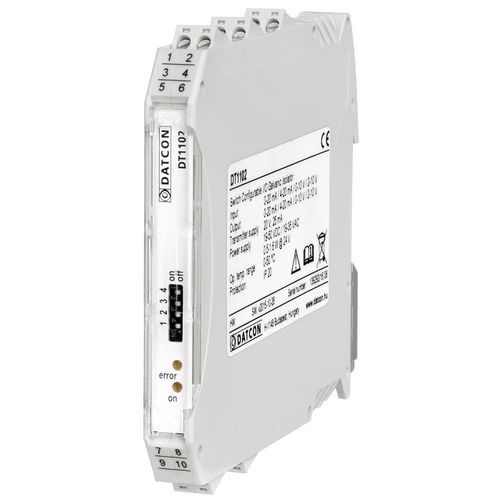

El aislador galvánico de entrada-salida seleccionable DT1102 (PS) proporciona transmisión y conversión de señal entre la fuente de señal de corriente continua o tensión continua y las unidades de procesamiento de señal. Los instrumentos presentan un aislamiento completo de 3 vías: la entrada, la salida y la fuente de alimentación están aisladas entre sí. La tensión de aislamiento continua es de 250 VACeff, entre la entrada, la salida y la fuente de alimentación. El instrumento proporciona 20 VCC / 24 mA en la entrada para alimentar transmisores pasivos de dos hilos. El DT1102 es particularmente ventajoso en plantas industriales donde se utilizan diferentes niveles de señal. Los rangos de entrada/salida se pueden seleccionar con interruptores en el panel frontal: entrada 0-20 mA / 4-20 mA / 0-10 V / 2-10 V salida 0-20 mA / 4-20 mA / 0-10 V / 2-10 V El instrumento dispone de dos entradas: corriente: 0 (4) mA - 20 mA* tensión: 0 (2 ) V - 10 V* El instrumento tiene dos salidas: corriente: 0 (4) mA - 20 mA* tensión: 0 (2) V - 10 V* * sólo se puede utilizar una entrada y una salida a la vez. Existen dos versiones de alimentación: DT1102: 24 V ± 10% DC, DT1102 PS: 230 V ± 10% AC/DC. Los parámetros de transmisión son extraordinariamente buenos: la no linealidad es < 0,01%, y el coeficiente de temperatura es < 25 ppm / °C TYP. Los LED del panel frontal indican el estado de encendido y los estados de error (sobrerango de entrada / salida, errores internos, ...).
