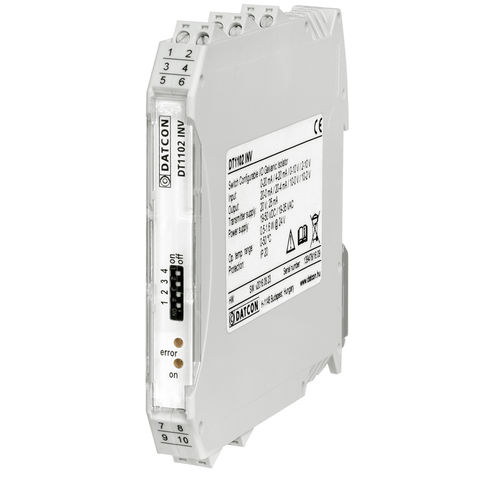

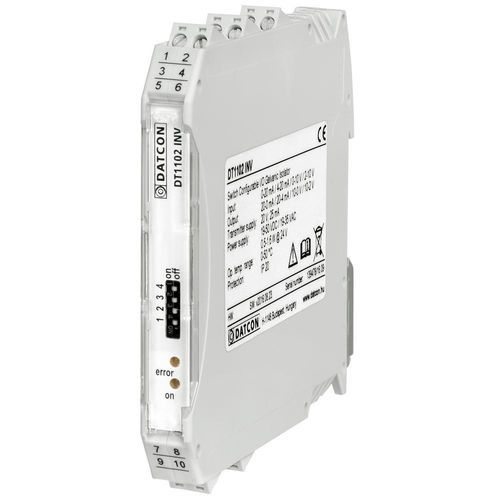

Aislador galvánico DT1102 INV series

electrónico4-20 mAde polímero

El DT1102 INV (PS) proporciona aislamiento galvánico y conversión de señal entre el transmisor (u otra fuente de señal) y la unidad de procesamiento de señal. Las características de transferencia son inversas, es decir, proporciona una señal de salida decreciente para una señal de entrada creciente (por ejemplo, convierte una señal de entrada de 4-20 mA en una señal de salida de 20-4 mA o convierte una señal de entrada de 4-20 mA en una señal de salida de 10-0 V). El aislamiento galvánico es de 3 vías, es decir, la entrada, la salida y la fuente de alimentación están aisladas galvánicamente entre sí. La tensión continua de aislamiento es de 250 VACeff en las tres direcciones. El instrumento proporciona 20 V CC / 24 mA en la entrada para alimentar transmisores pasivos de dos hilos. Los rangos de señal de entrada y salida pueden seleccionarse en cualquier combinación utilizando los interruptores frontales: entrada 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 20-0 mA / 20-4 mA / 10-0 V / 10-2 V salida El instrumento dispone de dos entradas: corriente: 0 (4) mA - 20 mA* tensión: 0 (2 ) V - 10 V* El instrumento tiene dos salidas: corriente: 20 mA - 0 (4) mA * tensión: 10 V - 0 (2) V* * sólo se puede utilizar una entrada y una salida a la vez. El dispositivo se puede pedir con dos tipos de fuente de alimentación: DT1102 INV: 24 V ± 10% CC DT1102 INV PS: 230 V ± 10% AC/DC Las características de transferencia son extraordinariamente buenas: no linealidad < 0,02% TYP, coeficiente de temperatura: 25 ppm / °C TYP. Los indicadores LED frontales proporcionan información sobre la presencia de alimentación y las posibles condiciones de fallo.
