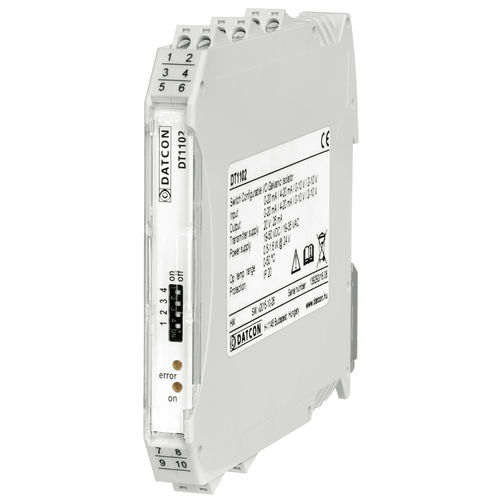

Aislador galvánico DT1102 IP

electrónico4-20 mAde polímero

Los aisladores galvánicos DT1102 IP... con salida de corriente pasiva son necesarios en los casos en que las fuentes de señal con salida activa (tensión, corriente) deben conectarse a un procesador de señal con entrada activa. Los procesadores de señal con entrada activa se utilizan para recibir transmisores 4-20 mA de dos hilos (pasivos), su entrada alimenta el transmisor conectado a ellos. La salida de corriente pasiva del DT1102 IP coincide con la entrada de este tipo de procesadores de señal, resolviendo la conexión de fuentes de señal de salida activa. El DT 1102 IP dispone de aislamiento de tres vías, es decir, la entrada, la salida y la fuente de alimentación están aisladas galvánicamente entre sí. La tensión de aislamiento continua es de 250 VCA Los rangos de entrada se pueden seleccionar mediante interruptores en el panel frontal: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V En la entrada se dispone de una fuente de alimentación de transmisor de 20 V CC / 24 mA para alimentar transmisores pasivos de 4-20 mA de dos hilos. El aparato dispone de dos entradas: corriente: 0 (4) mA - 20 mA* tensión: 0(2) V - 10 V* * sólo se puede utilizar una entrada al mismo tiempo Las características de transmisión son excepcionalmente buenas: no linealidad < 0,01%, factor de temperatura < 25 ppm / °C típicamente. Los indicadores LED del panel frontal informan de la presencia de alimentación y de posibles condiciones de error. El dispositivo se puede pedir con dos tipos de fuente de alimentación: DT1102 IP: 24 V ± 10% DC, DT1102 IP PS: 230 V ± 10% AC/DC El dispositivo tiene un diseño de caja de bornes de 12,5 mm de ancho y puede encajarse en un carril TS-35.
