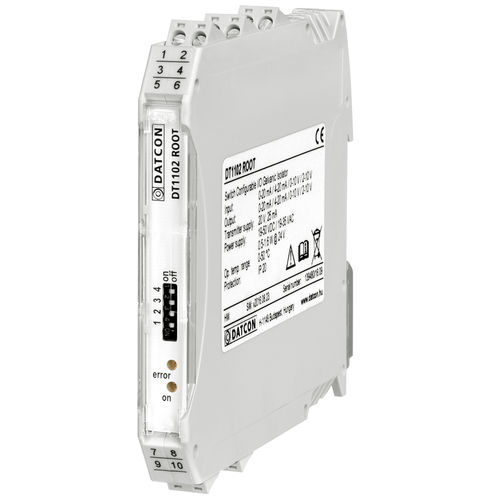

Aislador galvánico DT1102 ROOT square root characteristics

4-20 mAde tensiónde corriente

El DT1102 ROOT (PS) proporciona aislamiento galvánico y conversión de señal entre el transmisor (u otra fuente de señal) y la unidad de procesamiento de señal. La característica de transferencia es la raíz cuadrada. Consulte la figura anterior para la entrada / salida de 4-20 mA. El aislamiento galvánico es de 3 vías: la entrada, la salida y la fuente de alimentación están aisladas galvánicamente entre sí. La tensión de aislamiento continuo es de 250 VCAeff en las tres direcciones El instrumento proporciona 20 V CC / 24 mA en la entrada para alimentar transmisores pasivos de dos hilos. Los rangos de señal de entrada y salida pueden seleccionarse en cualquier combinación mediante los interruptores frontales: entrada 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 0-20 mA / 4-20 mA / 0-10 V / 2-10 V salida El instrumento dispone de dos entradas: corriente: 0 (4) mA - 20 mA* tensión: 0 (2 ) V - 10 V* El instrumento tiene dos salidas: corriente: 0 (4) mA - 20 mA* tensión: 0 (2 ) V - 10 V* * sólo se puede utilizar una entrada y una salida a la vez. El aparato puede pedirse con dos tipos de alimentación: DT1102 INV: 24 V ± 10% CC DT1102 INV PS: 230 V ± 10% AC/DC Las características de transferencia son extraordinariamente buenas: no linealidad < 0,02% TYP, coeficiente de temperatura: 25 ppm / °C TYP Los indicadores LED frontales proporcionan información sobre la presencia de alimentación y las posibles condiciones de fallo.
