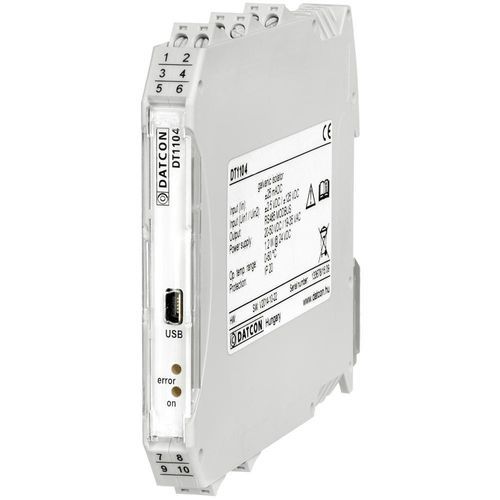

Aislador de señal DT1104 UI RS4

galvánico4-20 mAde polímero

Características del producto

• Entradas 0-20 mA / 4-20 mA / 0-10 V / 2-10 V
• Alimentación para transmisor 22 V, 24 mA para transmisor de dos hilos conectado a la entrada
• Salida de comunicación RS485 con protocolo esclavo MODBUS RTU/ASCII
• Aislamiento galvánico trifásico
• Parámetros de entrada y comunicación configurables vía puerto USB (cable USB incluido)
• No linealidad: <0.01%
• Dependencia de temperatura: <25 ppm / °C (típ.)
• Versiones de alimentación 24 V ± 10% DC y 230 V AC/DC ± 10%
• Carcasa para riel TS-35, ancho 12,5 mm

Descripción del producto
El aislador galvánico DT1104 UI RS4 proporciona aislamiento galvánico, conversión de señal y transmisión fiable entre transmisores de campo y unidades de procesamiento de señal (PLC, DCS). El equipo acepta entradas de corriente o tensión continua y presenta el valor medido a través de una interfaz RS485 usando el protocolo esclavo MODBUS RTU/ASCII.

Hasta 32 unidades DT1104 UI RS4 pueden conectarse en un mismo segmento RS485 sin repetidor. Entre las ventajas destacan la reducción de la necesidad de módulos analógicos dedicados en PLC/DCS y la realización de una única conversión A/D entre la entrada del aislador y la unidad de procesamiento, lo que mejora la precisión global (no linealidad <0.01%, coeficiente térmico <25 ppm / °C típico). El aislador también reduce significativamente los costes de cableado de campo.

El dispositivo dispone de aislamiento galvánico trifásico: entrada, salida y alimentación están separadas. Tensión de aislamiento de funcionamiento: 250 Veff entre entrada, salida y alimentación; resistencia dieléctrica 2500 VDC (1 min.).

Entradas y alimentación del transmisor

• Entrada de corriente: 0 (4) – 20 mA*
• Entrada de tensión: 0 (2) – 10 V*

* Sólo se puede usar una entrada y una salida a la vez.

Una alimentación de transmisor 22 VDC / 24 mA está disponible en la entrada para alimentar transmisores pasivos de dos hilos.

Comunicaciones y configuración
La salida RS485 permite leer el valor de entrada (incluidas las unidades físicas) mediante MODBUS RTU/ASCII esclavo. Los parámetros de comunicación, tipo de entrada, rango y escalado pueden configurarse a través del puerto USB galvanicamente aislado. Los LED frontales indican la presencia de alimentación y estados de error.

Los dispositivos están disponibles en dos variantes de alimentación: DT1104 UI RS4 (24 V ± 10% DC) y DT1104 UI RS4 PS (230 V ± 10% AC/DC).

Especificaciones técnicas
Seguridad: los bornes de entrada, salida y alimentación están galvanicamente aislados según la norma EN 61010-1. Grado de contaminación: 2. Categoría de medida: II.
Entrada: corriente continua o tensión continua. Rangos: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V. Sobretensión continua: 400 mA (corriente), 100 V (tensión). Resistencia de entrada: 10 Ω (corriente), 102 kΩ (tensión). Alimentación transmisor: 22 VDC (24 mA). Error de medida relacionado con la entrada: ±0.05% @ 25 °C ±2 °C. Dependencia en temperatura: <25 ppm / °C (típ.). Configuración: vía USB.
Salida: interfaz RS485, galvanicamente aislada. Protocolo: MODBUS RTU / ASCII esclavo. Comandos soportados: lectura de bloques de registros. Velocidades: 2400 / 4800 / 9600 / 14400 / 19200 / 38400. Rango de direcciones: 0–247 (0: no contesta). Conexión: 2 bornes enchufables para encadenamiento/terminación. Máx. dispositivos por segmento RS485: 32. Tiempo de asentamiento: 100 ms.
Aislamiento galvánico: 250 Veff (entrada/salida/alimentación); 2500 VDC (1 min.). Alimentación: 24 V ± 10% DC (DT1104 UI RS4) o 230 V ± 10% AC/DC (DT1104 UI RS4 PS). Consumo: ≤1.6 W / 2.2 VA (24 V); ≤1.8 W / 2.4 VA (230 V).
Condiciones ambientales: funcionamiento 0–50 °C (opcional -20 a +60 °C); humedad relativa ≤90% sin condensación. Instalación: armario, montaje vertical en riel TS-35 recomendado. EMC: EN61326-1 emisiones Grupo 1 Clase B; inmunidad entorno industrial.
General: carcasa para riel TS-35 en poliamida PA6.6; conexión por bornes de tornillo enchufables; sección de cable 0.25–2.5 mm2; dimensiones 12,5 × 99 × 115 mm (A × Al × P); peso 0,15 kg; protección IP20.

Especificaciones clave

• Modelo: DT1104 UI RS4 (DT1104 UI RS4 PS para 230 V AC/DC)
• Entradas: corriente o tensión seleccionables (0-20 mA / 4-20 mA / 0-10 V / 2-10 V)
• Alimentación transmisor: 22 VDC, 24 mA
• Salida: RS485, MODBUS RTU/ASCII esclavo
• Aislamiento galvánico: tres vías; 250 Veff / 2500 VDC (1 min.)
• Precisión: ±0.05% @25 °C; no linealidad <0.01%
• Coeficiente térmico: <25 ppm / °C (típ.)
• Dimensiones: 12,5 × 99 × 115 mm; montaje en riel DIN (TS-35)
• Consumo: ≤1.6 W (24 V) / ≤1.8 W (230 V)
• Protección: IP20
