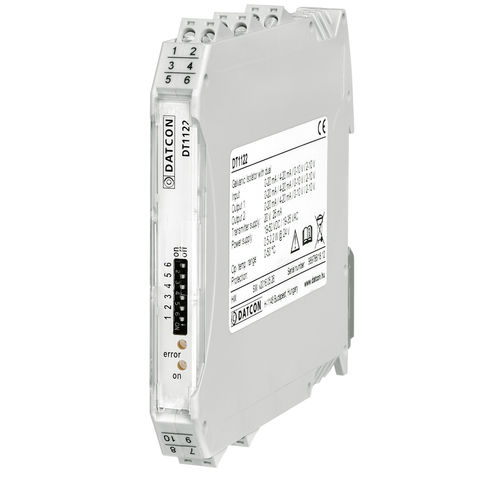

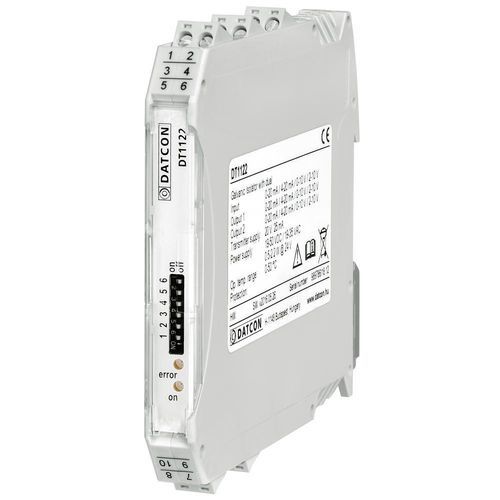

Aislador galvánico DT1122

electrónico4-20 mAde polímero

El DT1122 transmite la señal de un transmisor (u otra fuente de señal) conectado a su entrada a dos salidas aisladas galvánicamente. Esta característica puede ser necesaria para aplicaciones en las que operan dos procesadores de señal en paralelo (PLC, DCS) o se requiere un indicador local de la señal del transmisor además del procesador de señal. El aislamiento galvánico es de 4 vías, es decir, la entrada, las salidas y la fuente de alimentación están aisladas galvánicamente entre sí. Los rangos de señal de entrada y salida pueden seleccionarse en cualquier combinación mediante los interruptores frontales. Los rangos de señal son los siguientes 0-20 mA / 4-20 mA corriente o 0-10 / 2-10 V tensión. En la entrada hay disponible una alimentación de transmisor de 20 V / 24 mA para alimentar transmisores pasivos de 4-20 mA de dos hilos. El dispositivo tiene dos entradas: corriente: 0-20 mA / 4-20 mA * tensión: 0-10 V / 2-10 V * * sólo se puede utilizar una entrada a la vez y dos salidas: salida 1: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V salida 2: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V El aparato se puede pedir con dos tipos de alimentación: DT1122: 24 VDC ±10% DT1122 PS: 230 V AC/DC ±10% Las características de transmisión son extraordinariamente buenas: no linealidad < 0,02% TYP, coeficiente de temperatura: 25 ppm / °C TYP. Los indicadores LED frontales proporcionan información sobre la presencia de alimentación y las posibles condiciones de fallo.
