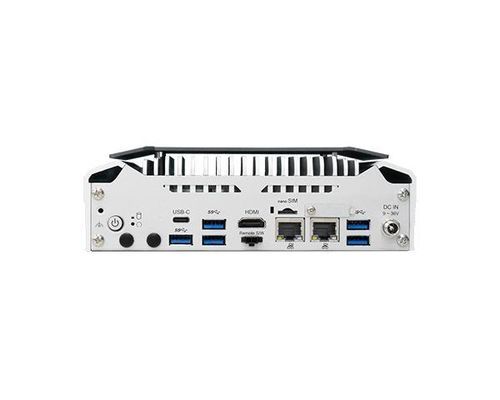

PC expansión EC70A-MTH

Edgeembarcadoen riel DIN

Visión general
Sistema embebido sin ventilador EC70A-MTH con procesadores Intel® Core™ Ultra, pensado para aplicaciones industriales IoT y edge. Soporta salida de doble pantalla (HDMI + USB-C DP Alt Mode), memoria LPDDR5 6400MHz en doble canal, expansión M.2 para módulos 4G/5G y amplio conjunto de E/S incluyendo múltiples puertos Ethernet y puertos COM. Disponible en perfiles térmicos sin ventilador (15W) o con ventilador (28W) y entrada DC 9~36V para despliegues flexibles.

Principales características

• Opciones de procesador: Intel® Core™ Ultra 7 y Ultra 5
• Doble pantalla: HDMI y USB-C (DisplayPort Alt Mode)
• Memoria: LPDDR5 6400MHz en doble canal, 16GB soldada (expandible a 32GB bajo petición)
• Soporte M.2 B-key para módulos 4G/5G (M.2 3042/3052) con ranura para SIM
• E/S completas: varios puertos Ethernet Gigabit y 2.5G, múltiples USB 3.2, USB Type-C, hasta 4 puertos COM
• Entrada DC de amplio rango (9~36V) y configuración opcional sin ventilador para entornos de bajo consumo y bajo ruido
• Certificaciones: CE, FCC Class A, RoHS, UKCA

Conformidad y certificaciones
CE, FCC Class A, RoHS, UKCA

Documentación del producto
Ficha técnica disponible (PDF).

Especificaciones técnicas

• Nombre del modelo: EC70A-MTH
• Procesador: Intel® Core™ Ultra 7 155U (12 núcleos, 12M Cache, 1.7GHz base, hasta 4.9GHz) o Intel® Core™ Ultra 5 125U (12 núcleos, 12M Cache, 1.3GHz base, hasta 4.3GHz); TDP: 15W (sin ventilador) o 28W (con ventilador)
• Gráficos: Intel® Arc™ Graphics; DirectX 12, OpenGL 4.6, Vulkan 1.2
• Pantalla: 1 x HDMI (hasta 4096 x 2160 @24Hz), 1 x DP (hasta 4096 x 2304 @60Hz); Soporta múltiples pantallas vía HDMI + Type-C DP Alt. Mode
• Memoria: LPDDR5 6400MHz doble canal soldada 16GB (expandible hasta 32GB bajo petición)
• BIOS: AMI SPI 256Mbit
• Almacenamiento interno: 1 x M.2 2280 M key (PCIe x4/SATA)
• Interfaces de expansión: 1 x M.2 M key 2280 (PCIe x4/SATA); 1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA) con ranura SIM para 4G/5G; 1 x M.2 E key 2230 (PCIe x1/USB2.0)
• Ethernet (controladores): 2 x Intel® I226IT (10/100/1000/2500 Mbps), 1 x Intel® I210IT (10/100/1000 Mbps)
• E/S frontales: 1 x GbE (RJ-45) Intel® i210AT (soporta OOB); Puertos serie: COM1 RS-232/422/485; COM2/3 RS-232; COM4 RS-232/422/485 o DIO de 8 bits (seleccionable por jumper)
• E/S traseras: 2 x Ethernet 2.5G (RJ-45); USB: 5 x USB 3.2 + 1 x USB Type-C O 4 x USB 3.2 + 1 x USB 2.0 (mediante configuración BIOS) + 1 x USB Type-C
• Botones e indicadores: 1 x botón de encendido, 1 x botón de reinicio; LEDs: 1 x LED de encendido, 1 x LED HDD
• Watchdog: Reinicio del sistema, intervalo programable de 1 a 255 segundos
• Seguridad: Soporta TPM 2.0
• Alimentación: Entrada DC de rango amplio 9~36V vía conector DC
• Sistemas operativos: Windows 10 IoT Enterprise 64-bit; Windows 11 IoT Enterprise LTSC 2024; Linux (solo UEFI)
• Temperatura de funcionamiento: Sin ventilador (TDP CPU 15W): -20 a 60°C (con SSD wide-temp); Con ventilador (TDP CPU 28W): -20 a 70°C (con SSD wide-temp)
• Temperatura de almacenamiento: -20 a 85°C
• Humedad relativa: 5 a 95% RH (sin condensación)
• Construcción: Aluminio + metal de aluminio
• Montaje: Pared, VESA, riel DIN
• Dimensiones (W x H x D): 181.6 mm x 57 mm x 118.4 mm
• Peso: TBD
• Choque: Operativo IEC 60068-2-27 Test Ea: Half-Sine, 3G @ 11 ms, 18 choques ±X, ±Y, ±Z (cada eje 3 veces)
• Vibración: Operativo IEC 60068-2-64 Test Fh: Random, 1 Grms @ 5–500 Hz, 30 min; No operativo IEC 60068-2-6 Test Fc: Sweep Sine, 3 Grms @ 10–500 Hz, 30 min
• Certificaciones: CE, FCC Class A, RoHS, UKCA
• Lista de embalaje: 1 x sistema EC70A-MTH; 3 x tornillos para ranura M.2; 4 x tornillos de patas y pie de goma; 1 x tornillo de puesta a tierra; 1 x cable de interruptor remoto
• País de origen: Taiwan
