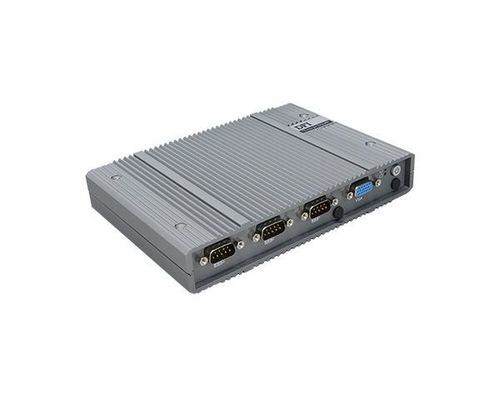

PC embarcado EC700-ASL/EC710-ASL

RS-232RS-485DisplayPort

Visión general
Sistema embebido sin ventilador basado en la serie de procesadores Intel® Industrial RE. Diseño compacto y de perfil bajo para instalaciones con espacio limitado. Capacidad Out-of-Band (OOB) integrada y memoria DDR5 soldada. Soporta hasta cuatro pantallas independientes mediante HDMI, USB-C (DP1.2 Alt Mode) y VGA. Varias interfaces Ethernet de alta velocidad y rango de temperatura industrial para despliegues en entornos exigentes.

Características clave

• Diseño sin ventilador para funcionamiento silencioso y sin mantenimiento
• Tamaño compacto (opciones de altura de sistema de perfil bajo)
• Procesadores Intel® Industrial RE Series (varios SKUs disponibles)
• Memoria LPDDR5 integrada (8GB / 16GB soldada)
• Soporte de cuatro pantallas independientes (HDMI / USB-C / VGA)
• Soporte de gestión Out-of-Band (OOB)
• Entrada de alimentación amplia (9–36 VCC) y soporte de temperatura industrial

Procesador
Intel® Industrial RE Series. SKUs disponibles: X7433RE (4 núcleos, 1.5–3.4 GHz), X7835RE (8 núcleos, 1.3–3.6 GHz), X7213RE (2 núcleos, 2.0–3.4 GHz), X7211RE (2 núcleos, 1.0–3.2 GHz). Nota: TCC deshabilitado por defecto en BIOS.

Memoria & BIOS
Memoria: 8GB / 16GB LPDDR5-4800 (soldada). BIOS: AMI SPI 256 Mbit (solo arranque UEFI).

Gráficos
Controlador: Intel® UHD Graphics. Hasta 32 unidades de ejecución; soporta OpenGL 4.6, DirectX 12, Vulkan 1.2 (Windows); Mesa 3D / OpenGL 4.6 / Vulkan 1.2 (Linux). Precisión: FP32, FP16, INT8. Cómputo: OpenCL 3.0. Salidas de pantalla: 1 x VGA, 1 x HDMI 1.4, 1 x USB-C (DP1.2 Alt Mode).

Almacenamiento & expansión
Almacenamiento interno: 1 x M.2 2280 M key (PCIe Gen3 / SATA) — se requiere disipador y almohadilla térmica. Expansión: 1 x M.2 2230 E key (USB 2.0 / PCIe, soporte CNVi), 1 x M.2 3042/3052 B key (USB3.0 / USB2.0 / PCIe con SIM), 1 x M.2 2242/2280 M key (PCIe/SATA; soporte PCIe x2 según proyecto).

Audio
Codec de audio: REALTEK ALC888S.

Ethernet & redes
Controladores: 2 x Intel i226 2.5GbE (soporte TSN según proyecto), 1 x Intel i210 GbE (soporta función DFI OOB).

E/S frontal
Serie: COM1/2: RS232/422/485; COM3: RS232. Pantalla: 1 x VGA. Botones: Encendido, Reinicio. Antena: 2 orificios para antena.

E/S trasera
Ethernet: 2 x 2.5GbE RJ45, 1 x GbE RJ45 (soporte DFI OOB). Serie: COM4: RS232/DIO. USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2. Pantalla: 1 x HDMI. Audio: 1 x 3,5 mm Line out / Mic In. Antena: 2 orificios para antena.

Otras funciones
Indicadores: LED de encendido, LED de almacenamiento. Watchdog: reinicio programable 1–255 s vía software. Seguridad: soporte TPM 2.0. Alimentación: entrada 9–36 VCC; conector: DC jack 2,5 mm; batería RTC: CR2032. Soporte OS: Windows® 10 IoT Enterprise, Windows® 11 IoT Enterprise; Linux: Ubuntu 22.04.

Entorno & mecánica
Temperatura de funcionamiento: -40 a 60°C (con flujo de aire 0,2 m/s). Temperatura de almacenamiento: -40 a 85°C. Humedad relativa: 10–90% HR (sin condensación). Construcción: aluminio + metal. Montaje: pared / VESA / carril DIN (según variante). Dimensiones (An x Al x P): 180 x 33 x 127,8 mm (variante altura sistema 33 mm). Peso: TBD.

Normas & certificaciones
Choque (operativo): 30G, IEC-60068-2-27; MIL-STD-810G. Vibración (operativo): 3 Grms, IEC 60068-2-64; MIL-STD-810G. Certificaciones: CE, FCC, RoHS, UKCA.

Embalaje & origen
Contenido del embalaje: 1 unidad del sistema. País de origen: Taiwán.

Especificaciones técnicas

• Familia de producto: EC700-ASL / EC710-ASL
• CPU: Intel® Industrial RE Series (varios SKUs)
• Memoria: 8GB/16GB LPDDR5-4800 (soldada)
• Gráficos: Intel® UHD Graphics (hasta 32 EUs)
• Almacenamiento: M.2 2280 M key (PCIe Gen3 / SATA)
• LAN: 2 x 2.5GbE + 1 x 1GbE (soporte OOB)
• USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2
• Serie: hasta 4 puertos COM (RS232/422/485/DIO)
• Salidas de pantalla: VGA, HDMI 1.4, USB-C (DP1.2 Alt Mode)
• Entrada de alimentación: 9–36 VCC
• Temp. de funcionamiento: -40 a 60°C (con flujo de aire especificado)
• TPM: 2.0 soportado
• Montaje: Pared / VESA / carril DIN
• Certificaciones: CE / FCC / RoHS / UKCA
