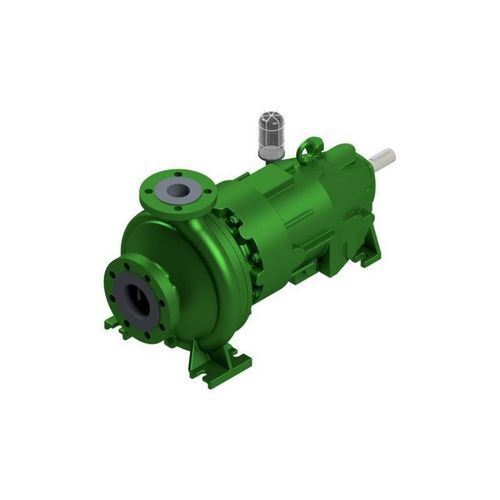

Bomba centrífuga de voluta NMR

para petróleode combustiblepara productos químicos

Descripción del producto
La familia NMB / Type NMR incluye bombas químicas sin cierre construidas según dimensiones de carcasa ISO 2858 y equipadas con acoplamiento magnético. La cámara de contención partida aísla herméticamente el fluido bombeado; el calor generado por pérdidas por corrientes parásitas se evacua mediante una circulación interna. Los apoyos en contacto con el producto son cojinetes deslizantes de SiC para funcionamiento sin desgaste significativo; el lado de accionamiento cuenta con rodamientos lubricados con aceite. El empuje axial se compensa hidráulicamente en todo el campo de funcionamiento. Un brida directa al motor normalizado elimina la alineación de acoplamiento. Existen múltiples variantes y opciones de monitorización para adaptar la bomba a requisitos del proceso.

Función y diseño
Bomba monobloque de una etapa con cuerpo en voluta y acoplamiento de imanes permanentes. La cámara de contención (split pot) proporciona separación hermética; la recirculación interna evacua el calor por pérdidas por corrientes parásitas. Los anillos de desgaste en aspiración y descarga son estándar donde procede. El equilibrio axial se realiza mediante taladros de alivio, orificios de equilibrio, álabes posteriores u otras medidas hidráulicas según la configuración.

Construcciones especiales (disponibles)

• Carcasa con chaqueta calefactora
• Voluta con soporte centrado
• Versión con impulsor abierto y placa de desgaste
• Inducer para mejorar el cebado

Aplicaciones

• Petróleo y gas
• Industria química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Reabastecimiento & Aviación
• Tanques / Terminales de almacenamiento
• Energías renovables / Tecnología ambiental

Observaciones
El acoplamiento magnético proporciona contención sin sello. Los cojinetes de SiC en contacto con el producto permiten operación sin lubricación; el lado de accionamiento emplea rodamientos lubricados con aceite. La recirculación interna evacua el calor generado por corrientes parásitas. La brida directa al motor optimiza el espacio de instalación.

Características / Especificaciones técnicas

• Denominación: NMB / Type NMR
• Caudal (Q max): hasta 1400 m³/h [6160 g.p.m.]**
• Altura (H max): hasta 250 m [820 ft]**
• Presión de servicio: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Temperatura: hasta 300 °C [572 °F]*
• Velocidad máx.: 3500 min−1
• Estanqueidad: acoplamiento magnético (confinamiento por imanes permanentes)
• Disposición: horizontal
• Autocebado: posible en configuraciones específicas
• Rodamientos: cojinetes deslizantes SiC en el lado del producto; rodamientos lubricados con aceite en el lado de accionamiento
• Lubricación: aceite (lado de accionamiento); cojinetes SiC del lado de producto sin lubricación
• Materiales: Duplex, aleaciones a base de Ni, hierro nodular / fundición/ acero fundido, acero austenítico
• Normas: DIN EN ISO 2858, ISO 15783
• Protección Ex: Categoría 2 / Zona 1
• Notas: * presiones y temperaturas superiores bajo petición; ** depende del tamaño y de la velocidad de rotación
