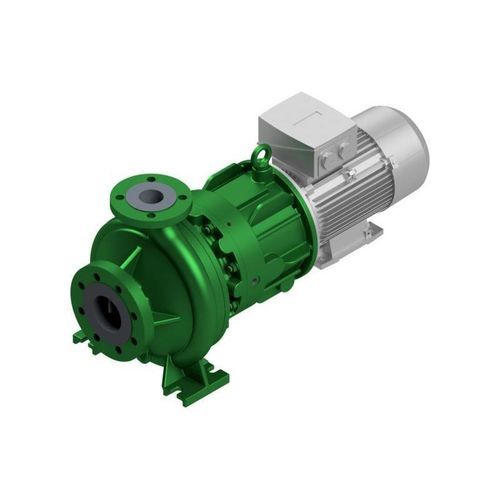

Bomba centrífuga NMB

para gasde aceitepara productos químicos

Descripción general
La NMB es una bomba química de una sola etapa, construida según las dimensiones ISO 2858 y provista de acoplamiento magnético. La carcasa en recipiente partido garantiza el cierre hermético del fluido bombeado; las corrientes parásitas se evacuan mediante circulación interna. El eje se apoya en cojinetes deslizantes SiC en contacto con el producto, ofreciendo funcionamiento sin mantenimiento ni desgaste. El equilibrio axial completo en todo el campo de trabajo se garantiza mediante la hidráulica integrada. El motor normalizado montado directamente elimina la alineación de la transmisión. Amplia gama de variantes y opciones de supervisión para soluciones a medida.

Aplicaciones

• Petróleo y gas
• Química
• Petroquímica
• Offshore
• Náutica / Marina
• Abastecimiento y aviación
• Depósitos / Terminales
• Energías renovables / Tecnología ambiental

Características clave

• Tipo: NMB (bomba química monobloque según ISO 2858)
• Estanqueidad: acoplamiento magnético para operación sin fugas
• Motor montado directamente (sin necesidad de alineación de acoplamiento)
• Carcasa en recipiente partido para sellado hermético; circulación interna para evacuar corrientes parásitas
• Cojinetes deslizantes SiC en contacto con el medio (sin mantenimiento y resistentes al desgaste)
• Compensación completa de empuje axial en todo el campo mediante hidráulica integrada
• Amplia oferta de variantes y opciones de supervisión para soluciones personalizadas

Datos de rendimiento (típicos / máximos)

• Q máx.: 300 m³/h (depende de la dimensión y la velocidad)
• H máx.: 250 m (depende de la dimensión y la velocidad)
• Presión de servicio: 16 / 24 / 40 bar (presiones superiores bajo pedido)
• Rango de temperatura: hasta 200 °C (valores superiores bajo pedido)
• Velocidad máx.: 3500 rpm
• Configuración: horizontal
• Autocebante: sí
• Rodamientos: rodamientos fuera del medio; cojinetes deslizantes SiC en el lado del producto
• Lubricación: grasa
• Materiales: Duplex, aleaciones a base de Ni, fundición nodular / fundición, fundición austenítica
• Normas: DIN EN ISO 2858, ISO 15783
• Protección Ex: Categoría 2 / Zona 1

Nota
Los valores de presión, temperatura y caudal dependen del tamaño y la velocidad; valores superiores disponibles bajo pedido.

Especificaciones técnicas

• Modelo: NMB
• Instalación: horizontal, motor normalizado montado directamente
• Solución de sellado: acoplamiento magnético para transporte sin fugas
• Rodamiento y vida útil: cojinetes deslizantes SiC en la zona en contacto con el producto para funcionamiento sin desgaste; rodamientos fuera del medio
• Hidráulica: compensación axial completa integrada en el campo de trabajo
• Opciones de material: Duplex, aleaciones a base de níquel, fundición nodular/fundición de acero, fundición austenítica
• Conformidad: ISO 2858, ISO 15783
• Protección contra explosiones: seleccionable para Zona 1 / Categoría 2
