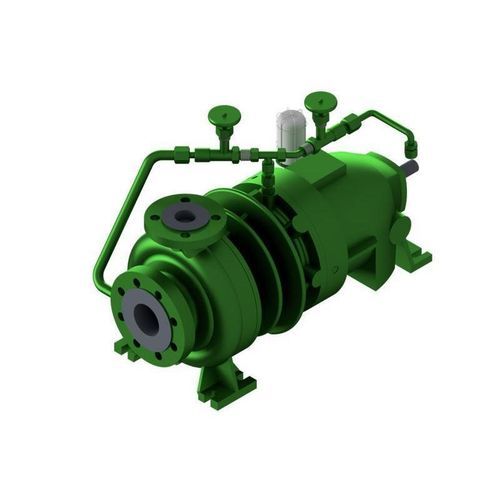

Bomba centrífuga de voluta NMWR

de aguade aceitepara aceite diatérmico

Descripción
La NMWR es una bomba de voluta (dimensiones según ISO 2858) con acoplamiento magnético permanente, diseñada para aplicaciones con aceite térmico. El split-pot sella herméticamente el fluido bombeado hacia el exterior. La carcasa de los rodamientos con nervios de fundición actúa como elemento de refrigeración, manteniendo las temperaturas en la zona del split-pot sensiblemente por debajo de la temperatura de entrada en la voluta. No hay circulación interna; los cojinetes lisos y una sección de estrangulamiento evitan el intercambio entre producto contaminado y el medio limpio en la cámara magnética.

Notas importantes de funcionamiento

• Para pérdidas por corrientes de Foucault elevadas se requiere un circuito de refrigeración adicional.
• No se necesita agua de refrigeración.
• La bomba no es autocebante y debe ser purgada mediante un dispositivo de ventilación cuando la válvula de aspiración esté abierta.

Construcción / rodamientos / estanqueidad

• Acoplamiento magnético (acoplamiento de imanes permanentes) como estanqueidad; el split-pot sella herméticamente el fluido.
• Eje de la bomba: cojinetes lisos lado producto en SiC.
• Eje motor: rodamientos lubricados con aceite.
• Anillos de desgaste estándar en aspiración y descarga.
• Soporte de pie y suspensión centrada axialmente son variantes disponibles.

Aplicaciones

• Petróleo y gas
• Química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Estaciones de repostaje y aviación
• Sistemas de calefacción industrial / transferencia de calor
• Parques de tanques / terminales de almacenamiento
• Energías renovables / tecnología ambiental

Características / especificaciones técnicas

• Q máx.: 1400 m³/h (dependiendo de la talla y la velocidad)
• H máx.: 250 m (dependiendo de la talla y la velocidad)
• Presión de trabajo: 25 bar (presiones superiores bajo consulta)
• Rango de temperatura: hasta 450 °C (temperaturas superiores bajo consulta)
• Velocidad máx.: 3500 min−1
• Estanqueidad: acoplamiento magnético
• Instalación: horizontal
• Autocebante: no
• Rodamientos: rodillos (lado motor), cojinetes lisos lado producto (SiC)
• Lubricación: aceite
• Materiales: hierro dúctil / acero fundido
• Normas: ISO 15783
• Protección Ex: Categoría 2 / Zona 1
