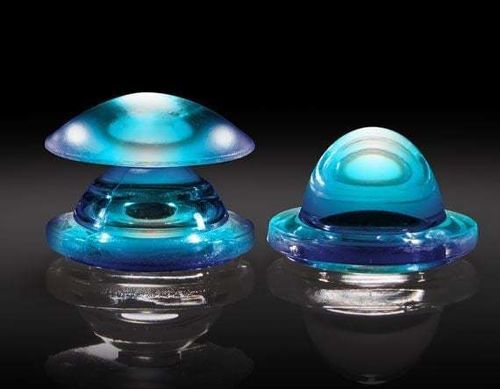

Lente esférica #4701

de siliconavisiblepara la óptica

Descripción del producto
Las ópticas de montaje superficial LumenFlow ofrecen alta eficiencia óptica en un paquete compacto y de perfil bajo que se integra fácilmente en ensamblajes fotónicos. Moldeadas con tolerancias estrictas para asegurar un rendimiento repetible entre lotes de producción. Diseñadas para el posicionamiento y soldadura automatizados en PCB junto con componentes SMT, estas ópticas soportan flujos de fabricación de alto volumen y reducen costes y tiempos de ciclo de ensamblaje.

Características clave

• Cinco opciones de forma de lente para personalizar perfiles de iluminación
• Más del 90 % de eficiencia óptica desde UV-A hasta visible y cercano IR
• Almohadillas de soldadura para colocación de alta precisión compatibles con procesos SMT

Materiales y resistencia ambiental
Las ópticas están fabricadas en silicona de grado óptico que no se funde ni refluye y soporta temperaturas de operación hasta 200°C. La construcción en silicona es resistente al agua y sumergible, resistente a los rayos UV y al impacto y desgaste ambiental, lo que proporciona estabilidad a largo plazo en aplicaciones exigentes.

Rendimiento óptico y opciones
Disponibles en una amplia gama de longitudes focales y formatos. Adecuadas para visión artificial, sensores y aplicaciones de iluminación desde UV-A hasta 1,6 µm. Se ofrece una amplia gama de ángulos de haz y de campo; estos ángulos corresponden al 50 % y 10 % de la intensidad lumínica (FWHM y FWTM) para definir patrones de iluminación.

Fabricación y ensamblaje
Diseñadas para el posicionamiento y soldadura automatizados con componentes SMT; soportan flujos de fabricación de alto volumen y reducen costes y tiempos de ciclo de montaje. Moldeadas con tolerancias estrictas para garantizar un rendimiento de producción repetible.

Especificaciones técnicas

• Familia: LumenFlow Surface-Mount Optics
• Opciones de forma de lente: Cinco formas para personalizar perfiles de iluminación
• Eficiencia óptica: Más del 90 % desde UV-A hasta visible y cercano IR
• Rango de longitudes de onda: UV-A hasta 1,6 µm
• Material: Silicona de grado óptico
• Temperatura de funcionamiento: 200°C
• Propiedades ambientales: Resistente al agua, sumergible, resistente a UV, impacto y desgaste
• Montaje: Almohadillas de soldadura para colocación PCB de alta precisión (compatible con SMT)
• Métricas de ángulo haz/campo: Proporcionadas como valores angulares para 50 % (FWHM) y 10 % (FWTM) de la intensidad
