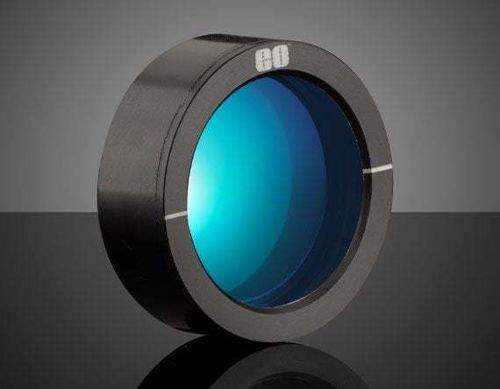

Lámina de retardo de fase de polímero #4513

de orden cero

Descripción general del producto
Las placas retardadoras gran angular están diseñadas para aceptar un amplio rango de ángulos de incidencia con un cambio de retardancia mínimo hasta 30° de ángulo de incidencia. Están disponibles para longitudes de onda visibles y NIR (532 nm, 633 nm, 1064 nm, 1550 nm) y en valores de retardancia λ/2 o λ/4. La construcción emplea polímero birefringente laminado casi de orden cero montado sobre sustrato N-BK7 y recubierto con anti-reflectante de banda ancha (BBAR).

Características principales

• Tolerancias de retardancia de hasta ≤λ/250 hasta 30° AOI
• Construcción con polímero birefringente laminado casi de orden cero
• Adecuado para aplicaciones que requieren amplios ángulos de aceptación

Descripción
Estas placas ofrecen precisión de retardancia ≤λ/250 para cuarto de onda y ≤λ/100 para medio onda en la longitud de onda central, minimizando la sensibilidad al ángulo de incidencia. Los componentes están laminados con polímero birefringente sobre sustrato N-BK7 y reciben recubrimientos BBAR para reducir reflexiones en la banda de diseño.

Nota
El eje rápido está marcado con una línea para la alineación.

Especificaciones

• Longitudes de onda de diseño: 532 nm, 633 nm, 1064 nm, 1550 nm
• Valores de retardancia: λ/2 (medio onda) y λ/4 (cuarto de onda)
• Precisión de retardancia (centro): ≤λ/250 para cuarto de onda; ≤λ/100 para medio onda
• Aceptación angular: cambio de retardancia mínimo hasta 30° AOI
• Construcción: polímero birefringente laminado casi de orden cero sobre sustrato N-BK7
• Recubrimiento superficial: recubrimiento antirreflejo de banda ancha (BBAR)
• Marcado del eje rápido: el eje rápido está indicado por una línea
