Regulador multi-funcion no especificado #4568

Resumen
Los controladores de cristal líquido Meadowlark Optics ofrecen control y modulación en bancada para retardadores variables de cristal líquido y otras ópticas LC compatibles. Disponibles en configuraciones analógica (independiente) e interfaz digital, estos controladores son aptos para aplicaciones de laboratorio y sistemas que requieren estados de retardancia repetibles y sincronización multicanal.

Características clave

• Control en bancada de retardadores variables de cristal líquido y ópticas LC compatibles
• Opciones de controlador analógico independiente e interfaz digital
• Conectividad USB en unidades digitales; la unidad analógica admite alimentación por batería opcional

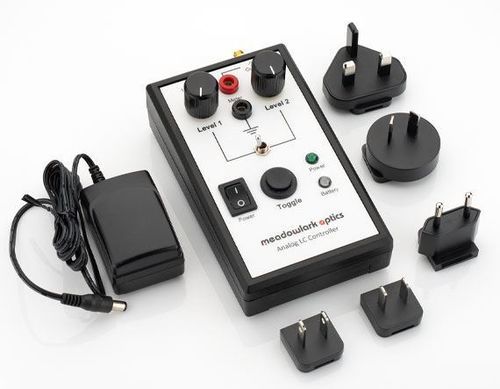

Controlador analógico de cristal líquido
El controlador analógico está diseñado para un funcionamiento inmediato y autónomo en bancada. Proporciona ajustes de tensión independientes para seleccionar dos estados de retardancia repetibles y un selector manual para modular entre ellos. Los conectores tipo banana situados entre las perillas permiten la monitorización continua de la tensión sin interferir con las conexiones del dispositivo LC. Cada retardador suministrado incluye una curva medida de retardancia frente a tensión para asegurar una correlación precisa retardancia‑tensión. Se incluye una fuente de alimentación externa con adaptadores internacionales; la operación mediante batería opcional está disponible para uso de campo.

Interfaz digital para cristal líquido
La interfaz digital admite dos canales independientes con medición y control de tensión y temperatura. Cada canal dispone de conectores SMB I/O dedicados y múltiples opciones de control externo. El modo autónomo "set-and-go" permite operar sin ordenador. La interfaz ofrece una salida de onda cuadrada a 2 kHz con opciones de modulación de amplitud (sinusoidal, cuadrada, triangular, diente de sierra y formas de efecto nemático transitorio). El software incluido CellDRIVE 5000 permite el control de múltiples celdas y proporciona una salida de sincronización por canal.

Contenido del paquete de la interfaz digital (resumen)

• Unidad controladora
• Conectores SMB I/O en el panel frontal
• Manual del usuario
• Cable USB
• Fuente de alimentación y cable de alimentación
• Capacidad de medición y control de temperatura
• Software CellDRIVE 5000
• Drivers LabVIEW de National Instruments (instrumentos virtuales)

Aplicaciones

• Control y modulación en bancada de retardadores LC
• Experimentos de laboratorio que requieren estados de retardancia repetibles
• Sistemas que requieren control LC sincronizado o modulado en múltiples canales

Especificaciones técnicas

• Tipos de controlador: Analógico (bancada autónoma) e Interfaz digital (control CellDRIVE 5000)
• Controlador analógico: ajuste de tensión independiente para dos estados de retardancia seleccionables; modulación por conmutador manual; conectores banana para monitorización de tensión
• Interfaz digital: dos canales independientes con medición y control de tensión y temperatura; conectores SMB I/O por canal; operación autónoma set‑and‑go
• Salida digital: onda cuadrada 2 kHz; modulación de amplitud con formas sinusoidal, cuadrada, triangular, diente de sierra y efecto nemático transitorio
• Software incluido: CellDRIVE 5000 para control multi‑celda y salidas de sincronización
• Drivers incluidos: drivers LabVIEW de NI
• Opciones de alimentación: fuente de alimentación externa incluida; el controlador analógico admite operación con batería opcional; adaptadores internacionales incluidos
• Calibración: cada retardador LC suministrado con curva medida de retardancia vs tensión para correlación precisa
