Lámina de retardo de fase acromática #4537

de polímero

Descripción general Los retardadores polímero acromáticos NIR ultrafinos presentan una construcción multicapa de polímero ópticamente fusionada y sin adhesivo, que proporciona alta resistencia a la temperatura, alta transmisión y un factor de forma ultrafino. Disponibles en formatos λ/2 y λ/4, estos retardadores se ofrecen sin recubrimiento o con recubrimiento AR y mantienen una tolerancia de retardancia de λ/100 en el rango NIR. Están diseñados para imagen NIR, instrumentación analítica, integración OEM y otras aplicaciones que requieren un tamaño reducido.

Puntos destacados

• Substratos ultrafinos ≤0.55 mm aptos para integración OEM
• Opciones de longitud de onda: 700–1100 nm (recubiertos) y 700–1550 nm (sin recubrimiento)
• Tolerancia de ángulo de aceptación amplia: ±10°

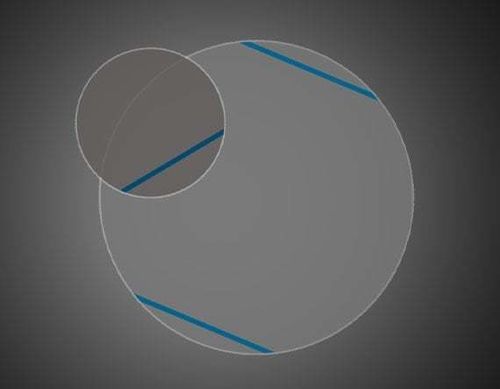

Información adicional El eje lento está marcado en azul en el film protector y además indicado con un punto en la pieza para facilitar el alineamiento durante la instalación.

Especificaciones técnicas

• Construcción: pila multicapa de polímero, ópticamente fusionada, sin adhesivo
• Tipos de retardador y espesor: λ/2 = 0.35 mm; λ/4 = 0.55 mm
• Tolerancia de retardancia: λ/100 en el rango NIR
• Rangos de longitud de onda: sin recubrimiento 700–1550 nm; recubiertos (AR) optimizados para 700–1100 nm
• Tolerancia de ángulo de aceptación: ±10°
• Factor de forma: substratos ultrafinos (≤0.55 mm) para diseños OEM compactos
• Recubrimiento: disponible sin recubrimiento o con recubrimiento AR (recubierto optimizado para 700–1100 nm)
• Rendimiento térmico: mayor resistencia a la temperatura gracias a la construcción sin adhesivo y ópticamente fusionada
• Transmisión: alta transmisión dentro de los rangos NIR especificados
• Identificación: eje lento marcado en el film protector y con un punto en la pieza
