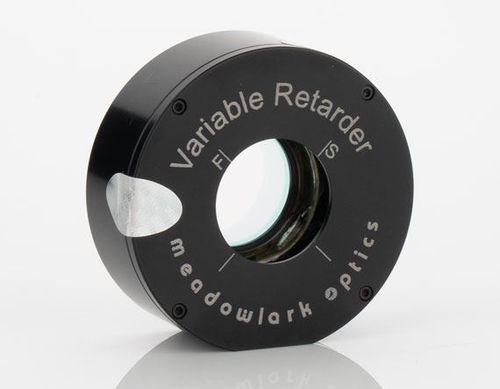

Lámina de retardo de fase de cristal líquido #4567

Descripción general
Los retardadores variables de cristal líquido Meadowlark Optics permiten un control eléctrico preciso de la polarización al variar la birrefringencia efectiva con la tensión aplicada. Al aumentar la tensión, la retardancia disminuye. Estas unidades están diseñadas para el control activo de la polarización en metrología e instrumentación médica, incluidas análisis de tensiones, análisis de ingredientes farmacéuticos y microscopía biológica.

Características clave

• Control eléctrico preciso de la polarización
• Múltiples opciones de longitud de onda desde UV hasta NIR
• Compatibles con controladores de cristal líquido Meadowlark Optics (analógicos y digitales)

Construcción y descripción óptica
Los retardadores se construyen con una capa de cristal líquido nemático birrefringente entre ventanas de sílice fundida ópticamente pulidas. Las ventanas están recubiertas con óxido de indio y estaño conductor y transparente (ITO) para maximizar la transmisión en el rango de longitudes de onda especificado. Cada unidad se entrega con datos medidos de retardancia frente a tensión para su rango de longitud de onda especificado.

Conducción eléctrica y operación
Estos retardadores variables deben ser accionados con una onda AC que no contenga componente DC para evitar la acumulación iónica y posibles daños a la capa de cristal líquido. Se recomienda una onda cuadrada de 2 kHz con amplitud ajustable como señal de control. Los controladores de cristal líquido Meadowlark Optics cumplen estos requisitos de alimentación.

Aplicaciones
Aplicaciones típicas: control de polarización en metrología, instrumentación médica, análisis de esfuerzo/deformación, análisis farmacéutico y microscopía biológica. Las unidades no compensadas presentan una retardancia residual de aproximadamente 30 nm a alta tensión.

Incluye / Mecánica
Cada retardador se suministra con sus datos de retardancia frente a tensión y un cable coaxial con conector a juego para la conexión a un controlador compatible.

Especificaciones técnicas

• Elemento óptico: capa de cristal líquido nemático birrefringente
• Ventanas: sílice fundida ópticamente pulida
• Revestimiento de ventanas: Indium Tin Oxide (ITO) conductor y transparente
• Opciones de longitud de onda: múltiples configuraciones que abarcan UV a NIR
• Retardancia residual (no compensada): ~30 nm a alta tensión
• Requisitos de accionamiento: onda AC sin componente DC; se recomienda onda cuadrada de 2 kHz con amplitud ajustable
• Datos suministrados: retardancia vs tensión por rango de longitud de onda especificado
• Accesorios suministrados: cable coaxial con conector a juego
• Compatibilidad recomendada de controladores: controladores de cristal líquido Meadowlark Optics (analógicos y digitales)
