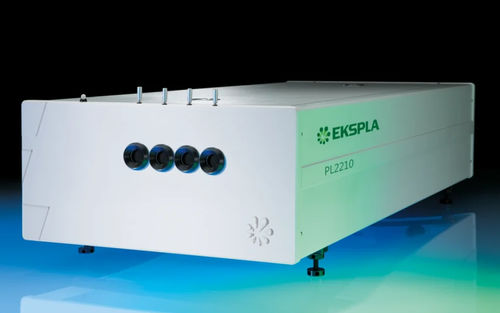

Sistema láser de picosegundo PL2210

de estado sólidode bombeopara espectroscopia

La serie PL2210 son láseres de Nd:YAG bombeados por diodo, refrigerados por aire y con bloqueo de modo que emiten pulsos de picosegundos a velocidades de repetición de kilohercios. Estos láseres están diseñados para suministrar pulsos de alta energía a frecuencias de kHz y presentan un diseño de estado sólido, bombeado por diodo y refrigerado por aire (los PL2210A y PL2210B no necesitan suministro externo de agua). Ofrecen un funcionamiento llave en mano, bajos costes de mantenimiento y un pulso de disparo de cámara de rayas opcional con <10 ps rms de fluctuación. El control es flexible, con interfaces para PC y mando a distancia, y generadores opcionales de segundo, tercer y cuarto armónicos estabilizados por temperatura. Características

• Alta energía de impulsos a frecuencias de kHz
• Diseño de estado sólido bombeado por diodos
• Enfriado por aire - no se requiere suministro de agua externo (sólo para PL2210A, PL2210B solamente)
• Funcionamiento con llave
• Bajos costes de mantenimiento
• Pulso de disparo de cámara de rayas opcional con <10 ps rms de fluctuación
• Panel de control remoto
• Control por PC
• Generadores de segundo, tercer y cuarto armónicos opcionales estabilizados por temperatura

Aplicaciones

• Fluorescencia resuelta en el tiempo (incluidas las mediciones con cámara de rayas), espectroscopia de sonda de bombeo
• Bombeo OPG/OPA/OPO
• Sensores láser remotos
• Otras aplicaciones espectroscópicas y de óptica no lineal

Descripción La corta duración del pulso, la excelente estabilidad entre pulsos y la calidad superior del haz hacen que la serie PL2210 sea muy adecuada para el procesamiento de materiales, la espectroscopia con resolución temporal, el bombeo de generadores paramétricos ópticos y otras tareas avanzadas. El diseño flexible permite elementos opcionales como un selector de impulsos para controlar la velocidad de repetición y habilitar el modo de disparo único. La velocidad de repetición y la temporización de los impulsos pueden bloquearse a una fuente de RF externa o a otro sistema láser ultrarrápido. El láser proporciona un pulso de disparo para la sincronización del equipo, con un pulso SYNC OUT de baja fluctuación ajustable desde un PC. La función PRETRIG ofrece hasta 400 μs de impulso de disparo para disparos precisos y de baja fluctuación de la cámara. La conmutación de longitud de onda motorizada está disponible para PL2210A y PL2210B, con cristales no lineales en calentadores de temperatura estabilizada para la generación de armónicos de alta pureza espectral. El láser puede manejarse a través de USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (API REST), WLAN (API REST) o un panel de control remoto con pantalla retroiluminada. Interfaces de comunicación

• USB: puerto serie virtual, comandos ASCII
• RS232: Comandos ASCII
• LAN: API REST
• WLAN: API REST

Modelos disponibles

• PL2210A: Hasta 0,9 mJ, pulsos de 29 ps a una velocidad de repetición de hasta 1 kHz
• PL2210B: Hasta 2,5 mJ, pulsos de 29 ps a una velocidad de repetición de hasta 1 kHz
• PL2211A: Hasta 5 mJ de energía a una velocidad de repetición de 1 kHz a pulsos de 29 ps

Opciones

• -PRETRIG: Proporciona impulsos de baja fluctuación para el disparo de cámaras de imagen con un retardo de -400...600 μs y una fluctuación de <10 ps rms
• -P80: Proporciona 80 ps ±10% de duración del pulso de salida
• -P20: Proporciona 20 ps ±10% de duración del pulso de salida
• -PC: Permite la reducción de la frecuencia de repetición de impulsos por números enteros, modo de disparo único, y reduce el fondo cuasi-CW de baja intensidad a 1064 nm (la salida se reduce en un ~20% con esta opción)

Duración de pulso de salida de 1064 nm Especificaciones

• Energía de salida a 1064 nm: PL2210A: 0,9 mJ, PL2210B: 2,5 mJ, PL2211A: 5 mJ
• Energía de salida a 532 nm: PL2210A: 0,45 mJ, PL2210B: 1,3 mJ, PL2211A: 2,5 mJ
• Energía de salida a 355 nm: PL2210A: 0,35 mJ, PL2210B: 0,8 mJ, PL2211A: 1,6 mJ
• Energía de salida a 266 nm: PL2210A: 0,1 mJ, PL2210B: 0,25 mJ, PL2211A: 0,5 mJ
• Estabilidad de la energía de pulso (StdDev): 1064 nm: 0.5%, 532 nm: 0.8%, 355 nm: 1.0%, 266 nm: 2,0%
• Duración del pulso (FWHM): 29 ± 5 ps
• Tasa de repetición del pulso: 1 kHz
• Modo de disparo: interno/externo
• Retardo típico del pulso TRIG1 OUT: -500 ... 50 ns
• Jitter del pulso TRIG1 OUT: <0,1 ns rms
• Modo espacial: Casi gaussiano
• Divergencia del haz: <1 mrad
• Diámetro del haz: PL2210A: 1,7 mm, PL2210B/PL2211A: ~3 mm
• Estabilidad de apuntamiento del haz (RMS): <30 μrad
• Contraste prepulso: >200 : 1
• Polarización: lineal, >100 : 1
• Tamaño del cabezal láser (ancho × largo × alto): 500 × 1031 × 249 ±3 mm
• Tamaño de la fuente de alimentación (ancho × largo × alto): PL2210A: 365 × 392 × 290 mm, PL2210B: 450 × 375 × 130 ±3 mm, PL2211A: 550 × 600 × 550 ±3 mm (19″ estándar, MR-9)
• Servicio de agua: PL2210A/B: no necesario, refrigerado por aire; PL2211A: refrigerador autónomo
• Temperatura ambiente: 22 ± 2 °C
• Humedad relativa: 20-80% (sin condensación)
• Requisitos de alimentación: 100-240 V CA, monofásico 50/60 Hz
• Consumo eléctrico: PL2210A/B: <1 kW, PL2211A: <1,5 kW

Nota

• El láser debe estar conectado a la red eléctrica en todo momento. Si se desconecta durante más de 1 hora, es necesario un calentamiento de unas horas antes de encenderlo.
