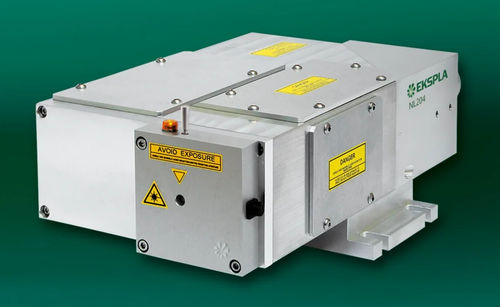

Sistema láser pulsado NL200

de nanosegundoQ switchde estado sólido

La serie NL200 es un láser de nanosegundos DPSS conmutado por Q, compacto y refrigerado por aire, diseñado para alta energía de pulso a tasas de repetición en kHz. Su diseño bombeado por el extremo asegura compacidad e integración fácil en diversos equipos láser industriales y de I+D. Con una corta duración de pulso de nanosegundos, tasa de repetición variable y disparo TTL externo, la serie NL200 es una fuente excelente y rentable para aplicaciones que requieren mayor energía de pulso, como procesamiento de materiales, reparación de paneles de visualización LCD y OLED, ablación, marcado, grabado, limpieza láser y deposición láser. Este láser puede equiparse con módulos de generación armónica para longitudes de onda de 532 nm, 355 nm, 266 nm y 213 nm, lo que lo convierte en una herramienta versátil para espectroscopía, imagen fotoacústica y teledetección. El diseño mecánicamente estable y herméticamente sellado asegura una operación confiable y una larga vida útil de los componentes.

Características

• Fiabilidad reconocida por los clientes
• Dos años de garantía
• Hasta 4 mJ de energía de pulso a 1064 nm
• Tasa de repetición variable hasta 2500 Hz
• Longitudes de onda de 532 nm, 355 nm, 266 nm, 213 nm como opciones estándar
• Duración de pulso <10 ns a 1064 nm
• Conmutación Q electro-óptica
• Operación llave en mano
• Cavidad sellada robusta
• Tamaño compacto
• Sencillo y robusto
• Refrigerado por aire
• Disparo TTL externo
• Control remoto a través de teclado y/o cualquier controlador que funcione en cualquier sistema operativo utilizando comandos API REST

Aplicaciones

• Procesamiento de materiales
• Reparación de paneles de visualización LCD y OLED
• Marcado
• Micromecanizado
• Grabado
• Deposición láser
• Limpieza láser
• Ablación
• Espectroscopía
• Bombeo OPO
• Teledetección

Beneficios

• Ajuste continuo de la tasa de repetición manteniendo constante la energía de pulso, estabilidad superior de apuntamiento del haz y de energía para aplicaciones de micromecanizado, marcado, eliminación de películas delgadas
• Perfil de haz suave cercano a Gaussiano con un valor bajo de M² < 1.3 y buena capacidad de enfoque, beneficioso para la reparación de pantallas LCD y OLED
• Compacidad y ligereza para fácil transporte y ahorro de espacio
• Selección rápida de longitud de onda para aplicaciones que requieren longitudes de onda alternas, como ablación de materiales y LIBS
• Refrigeración por aire, tecnología de bombeo por el extremo confiable, diseño DPSS sin amplificador para fácil operación, alineación, instalación y bajo costo de propiedad
• Variedad de interfaces de control (USB, RS232, LAN, WLAN) para fácil integración con equipos de laboratorio o OEM

Especificaciones

• Energía de pulso (a 1064 nm): NL201: 0.9 mJ, NL202: 2.0 mJ, NL204: 4.0 mJ
• Energía de pulso (a 532 nm): NL201: 0.3 mJ, NL202: 0.9 mJ, NL204: 2.0 mJ
• Energía de pulso (a 355 nm): NL201: 0.2 mJ, NL202: 0.6 mJ, NL204: 1.3 mJ
• Energía de pulso (a 266 nm): NL201: 0.08 mJ, NL202: 0.2 mJ, NL204: 0.6 mJ
• Energía de pulso (a 213 nm): NL201: 0.04 mJ, NL202: 0.1 mJ, NL204: 0.2 mJ
• Estabilidad de energía de pulso (Desviación estándar): a 1064 nm: <0.5%, a 532 nm: <2.5%, a 355 nm: <3.5%, a 266 nm: <4%, a 213 nm: <5%
• Duración de pulso típica: 7–10 ns
• Deriva de potencia: ±2%
• Tasa de repetición de pulso: NL201: 0–2500 Hz, NL202/NL204: 0–1000 Hz
• Perfil espacial del haz: cercano a Gaussiano en campos cercanos y lejanos
• Elipticidad: 0.9–1.1 a 1064 nm
• M²: <1.3
• Divergencia del haz: <3 mrad
• Polarización: lineal
• Diámetro típico del haz: 0.7 mm
• Estabilidad de apuntamiento del haz (RMS): ≤10 µrad
• Jitter óptico (Desviación estándar): <0.5 ns
• Tamaño de la cabeza del láser (A × L × A): 164 × 320 × 93 mm
• Unidad de suministro de energía (A × L × A): 470 × 390 × 140 mm
• Longitud del umbilical: 3 m
• Refrigeración: refrigerado por aire
• Temperatura ambiente: 18–30 °C
• Humedad relativa: 20–80% (sin condensación)
• Requisitos de energía: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energía: <600 W
• Limpieza de la sala: no peor que ISO Clase 9

Nota

• El láser debe estar conectado a la electricidad principal en todo momento. Si se desconecta por más de 1 hora, se requieren unas horas de calentamiento antes de encenderlo.
