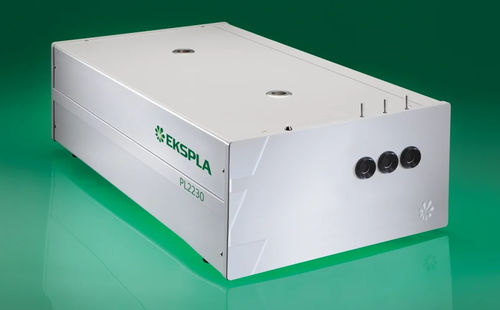

Sistema láser de picosegundo PL2230

de bombeopara espectroscopiaNd:YAG

La serie PL2230 son láseres de Nd:YAG de picosegundos bombeados por diodo, refrigerados por aire y con bloqueo de modo, diseñados para emitir pulsos de picosegundos de alta energía de hasta 40 mJ a una frecuencia de repetición de 100 Hz. Estos láseres ofrecen un control preciso de la energía del pulso, una excelente estabilidad a corto y largo plazo y son adecuados para aplicaciones científicas exigentes. Características

• Amplificador de potencia bombeado por diodo que produce hasta 40 mJ por pulso a 1064 nm
• Mejora del perfil del haz mediante un avanzado sistema de conformación del haz
• Oscilador maestro DPSS sellado herméticamente
• Amplificador regenerativo bombeado por diodo
• Enfriado por aire
• <30 ps de duración del pulso
• Excelente estabilidad de la duración del pulso
• Tasa de repetición de hasta 100 Hz
• Pulso de disparo de la cámara de disparo con <10 ps de fluctuación
• Excelente estabilidad de apuntamiento del haz
• Opciones de generador de segundo, tercer o cuarto armónico estabilizado por termo
• Control por PC
• Control remoto mediante teclado

Aplicaciones

• Fluorescencia resuelta en el tiempo (incluidas las mediciones con cámara de rayas)
• Espectroscopia SFG/SHG
• Espectroscopia no lineal
• Espectroscopia de descomposición inducida por láser
• Bombeo OPG
• Sensado láser remoto
• Rango de satélites
• Otras aplicaciones espectroscópicas y de óptica no lineal

Descripción El núcleo del sistema PL2230 es un oscilador maestro de estado sólido bombeado por diodos (DPSS) en un bloque monolítico sellado, que genera trenes de impulsos de alta frecuencia de repetición (90 MHz) con baja energía de impulso único. Los amplificadores bombeados por diodos aumentan la energía del pulso hasta 40 mJ. El amplificador regenerativo de alta ganancia alcanza un factor de amplificación cercano al 10⁶, seguido de un amplificador de potencia multipaso optimizado para una extracción eficiente de la energía y el mantenimiento de un perfil de haz casi gaussiano. La energía del pulso de salida puede ajustarse en pasos de ~1%, con una estabilidad de energía pulso a pulso inferior al 0,5% rms a 1064 nm. Los cristales KD*P y KDP sintonizados en ángulo en hornos termoestabilizados permiten la generación de armónicos segundo, tercero y cuarto, con separadores de armónicos que garantizan una gran pureza espectral en los distintos puertos de salida. Los monitores de energía integrados proporcionan una supervisión continua de la energía de los pulsos de salida, que se puede ver en un teclado remoto o en un PC. El láser ofrece pulsos de disparo para la sincronización de equipos, con plomo ajustable hasta 500 ns (ajustable por el usuario en pasos de ~0,25 ns) y una función de pre-disparo de hasta 1000 μs. El sistema puede controlarse mediante USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (API REST), WLAN (API REST) o un panel de control remoto con pantalla retroiluminada. Interfaces de comunicación

• USB: puerto serie virtual, comandos ASCII
• RS232: Comandos ASCII
• LAN: API REST
• WLAN: API REST

Opciones

• -P20: duración del pulso de salida de 20 ps ±10%, energías de pulso ~30% inferiores en comparación con la versión de 29 ps
• -P80: duración del pulso de salida de 80 ps ±10%, misma energía de pulso que la versión de 29 ps
• -P10: duración del pulso de 10±2 ps, energías de pulso ~50% inferiores en comparación con la versión de 29 ps (sólo PL2230A-100)
• -PLL: Permite bloquear el tren de impulsos del oscilador maestro a un generador de RF externo para un disparo externo preciso con baja fluctuación
• PL2231A-50 HE: frecuencia de repetición de 50 Hz, energía de impulsos ~30% superior en comparación con el láser sin compensación de despolarización, duración de impulsos de 29±5 ps
• PL2231A-10: frecuencia de repetición de 10 Hz, energía de impulsos ~2 veces superior en comparación con la versión de 50 Hz, duración de impulsos de 29±5 ps

Rendimiento y planos

• Perfil del haz de salida de campo cercano típico y dimensiones del cabezal láser disponibles

Características / Especificaciones técnicas

• Energía de pulso (a 1064 nm): hasta 40 mJ (PL2231A-50), 30 mJ (PL2231-50), 6 mJ (PL2230A-100), 3 mJ (PL2230-100)
• Energía de pulso (a 532 nm): hasta 18 mJ (PL2231A-50), 13 mJ (PL2231-50), 3 mJ (PL2230A-100), 1....3 mJ (PL2230-100)
• Energía de impulso (a 355 nm): hasta 13 mJ (PL2231A-50), 9 mJ (PL2231-50), 2 mJ (PL2230A-100), 0.9 mJ (PL2230-100)
• Energía de pulso (a 266 nm): hasta 5 mJ (PL2231A-50), 3 mJ (PL2231-50), 0,6 mJ (PL2230A-100), 0.3 mJ (PL2230-100)
• Duración del pulso (FWHM): 29 ± 5 ps (estándar), opciones para 10 ps, 20 ps, 80 ps
• Estabilidad de la duración del pulso: ±1%
• Deriva de potencia: ±2%
• Tasa de repetición del pulso: hasta 100 Hz (PL2230-100, PL2230A-100), 50 Hz (PL2231-50, PL2231A-50), 10 Hz (PL2231A-10)
• Polarización: vertical, >99%
• Contraste prepulso: >200:1
• Perfil del haz: cercano al gaussiano
• Divergencia del haz: <0,7-1,5 mrad
• Relación de propagación del haz M²: <1,3-2,5
• Estabilidad de apuntamiento del haz (RMS): ≤10-20 μrad
• Diámetro típico del haz: ~2-7 mm (depende del modelo)
• Jitter del pulso óptico: <50 ps (interna), ~3 ns (externa)
• Retardo del pulso TRIG1 OUT: -500 a 50 ns
• Tiempo de calentamiento típico: 5-15 min
• Tamaño del cabezal láser (An × L × Al): 456 × 1031 × 249 ± 3 mm
• Tamaño del armario eléctrico: 471 × 391 × 147 ± 3 mm (excepto PL2230-100: adaptador de 12 V CC, 85 × 170 × 41 ± 3 mm)
• Longitud umbilical: 2.5 m
• Enfriamiento: por aire (PL2230-100, PL2230A-100), enfriador independiente (PL2231-50, PL2231A-50)
• Temperatura ambiente: 22 ± 2 °C
• Humedad relativa: 20-80% (sin condensación)
• Necesidades de alimentación: 110-240 V CA, 5 A, monofásico, 50/60 Hz
• Consumo de energía: <0,15-1,0 kVA
