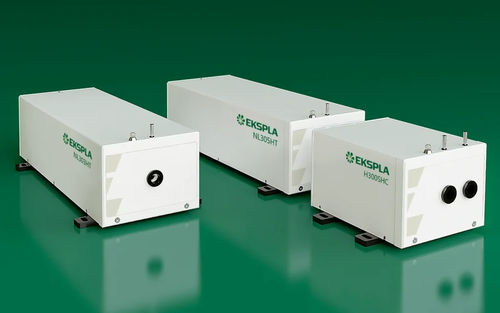

Sistema láser de nanosegundo NL300

Q switchsintonizablede laboratorio

La serie NL300 son láseres compactos de Nd:YAG de nanosegundos, con conmutación Q electroóptica y bombeados por lámpara de flash, diseñados para emitir pulsos de alta energía con duraciones de 3-6 ns a velocidades de repetición de hasta 20 Hz. Estos láseres son reconocidos por su fiabilidad y su robusta cavidad láser sellada, lo que los hace adecuados para aplicaciones científicas e industriales exigentes. La serie NL300 ofrece una amplia gama de módulos generadores de armónicos, que permiten generar longitudes de onda de hasta el 5º armónico, y cuenta con atenuadores opcionales para longitudes de onda fundamentales y armónicas. El sistema admite refrigeración agua-agua o agua-aire, y permite sustituir las lámparas de destello sin desalinear la cavidad láser. Es posible el control remoto mediante teclado y/o puerto RS232/USB, con controladores LabView™ incluidos para facilitar la integración. Características

• Fiabilidad reconocida por los clientes
• Dos años de garantía
• Cavidad láser sellada resistente
• Hasta 1100 mJ de energía de pulso
• Estabilidad de energía de pulso superior al 1% StDev
• Frecuencia de repetición de pulso de 5-20 Hz
• Duración de pulso de 3-6 ns
• Thermo estabilizado segundo, terceros, cuartos y quintos módulos generadores de armónicos
• Atenuadores opcionales para longitudes de onda fundamentales y/o armónicas
• Opciones de refrigeración agua-agua o agua-aire
• Reemplazo de lámparas de destello sin desalineación de la cavidad láser
• Control remoto mediante teclado y/o puerto RS232/USB

Aplicaciones

• Ablación de materiales
• LIBS (Espectroscopia de descomposición inducida por luz)
• Bombeo OPO
• Detección remota
• LIDAR (Light Detection And Ranging)
• Espectroscopia de masas
• LIF (Fluorescencia inducida por luz)

Descripción Los láseres de la serie NL300 producen pulsos de alta energía con velocidades de repetición seleccionables de 5 a 20 Hz. Los modelos NL30×HT están optimizados para la máxima extracción de energía, suministrando hasta 1100 mJ a 5 Hz. El cabezal láser compacto (aprox. 480 mm de longitud) y la fuente de alimentación (330 × 490 mm de superficie) están diseñados para facilitar la integración y el mantenimiento, con un cómodo acceso al depósito de agua y una sustitución de la lámpara de flash que no requiere realineación. El sistema puede configurarse con intercambiadores de calor agua-agua o agua-aire, lo que permite el funcionamiento sin agua del grifo si es necesario. El control está disponible mediante controladores LabView™ o un pad remoto. Beneficios

• Alta energía de pulso (hasta 1100 mJ a 1064 nm, 700 mJ a 532 nm, 450 mJ a 355 nm) y corta duración de pulso (~4 ns) para una fuerte interacción de materiales, ideal para LIBS y ablación
• Diseño rentable de una sola cavidad sin amplificadores para una fácil alineación, alta fiabilidad y bajo mantenimiento
• Tamaño compacto que ahorra espacio en el laboratorio
• Rápida sustitución de la lámpara de flash sin necesidad de realineación
• Opción de refrigeración por aire para una instalación sencilla y un bajo mantenimiento
• Múltiples interfaces: USB, RS232, LAN opcional y WLAN para una fácil integración

Opciones

• -AW: opción de fuente de alimentación refrigerada por aire (requiere temperatura ambiente estable)
• Generador de armónicos: Selección hasta el 5º armónico
• Atenuador: Ajusta suavemente la energía del pulso sin afectar a otros parámetros

Generadores de armónicos y atenuadores

• Módulos compactos termoestabilizados con espejos dicroicos y revestimientos AR
• Ajuste de fase mediante ajuste mecánico
• Alta eficiencia de conversión y amplia selección de configuraciones
• El diseño modular permite la reconfiguración para diferentes longitudes de onda
• Atenuadores integrados para un ajuste suave de la energía

Módulos armónicos típicos

• H300A: Atenuador para haz de 1064 nm
• H300SH: Generador de segundo armónico (1064/532 nm)
• H300S: Separador de haz de 532 nm
• H300SHC: Generador de segundo armónico con separador de haz de 532 nm
• H300SHA: Generador de segundo armónico, separador de haz y atenuador para 532 nm
• H300THC: Generador de tercer armónico con separador de haz de 355 nm
• H300THA: Tercer generador de armónicos, separador de haces y atenuador para 355 nm
• H300FHC: Cuarto generador de armónicos con separador de haces para 266 nm
• H300FHA: Cuarto generador de armónicos, separador de haces y atenuador para 266 nm
• H300FiHC: Quinto generador de armónicos con separador de haces para 213 nm

Especificaciones (seleccionadas)

• Tasa de repetición de impulsos: 5-20 Hz (en función del modelo)
• Energía de pulso (a 1064 nm): hasta 1100 mJ
• Energía de pulso (a 532 nm): hasta 700 mJ
• Energía de pulso (a 355 nm): hasta 450 mJ
• Energía de pulso (a 266 nm): hasta 120 mJ
• Energía de pulso (a 213 nm): hasta 25 mJ
• Estabilidad de la energía de pulso (StdDev): 1.0% (1064 nm), 1,5% (532 nm), 3,0% (355 nm), 3,5% (266 nm), 6,0% (213 nm)
• Deriva de potencia: ±2%
• Duración del pulso: 3-6 ns
• Polarización: vertical, >90%
• Jitter del pulso óptico (StdDev): <0,5 ns
• Ancho de línea: <1 cm-¹
• Perfil del haz: Hat-Top en campo cercano, casi gaussiano en campo lejano
• Diámetro típico del haz: ~8-10 mm
• Divergencia del haz: <0,6 mrad
• Estabilidad de puntería del haz (RMS): 50 µrad
• Altura del haz: 68 mm
• Tamaño del cabezal láser (ancho × largo × alto): 154 × 475 × 128 mm
• Unidad de alimentación (ancho × largo × alto): 330 × 490 × 585 mm
• Longitud umbilical: 2,5 m
• Consumo de agua: <6-12 l/min (según modelo)
• Temperatura ambiente: 15-30 °C
• Humedad relativa: 20-80% (sin condensación)
• Requisitos de alimentación: 208-240 V CA, monofásica, 50/60 Hz
• Consumo eléctrico: <1-1,5 kVA
• Limpieza de la sala: no peor que ISO Clase 9
