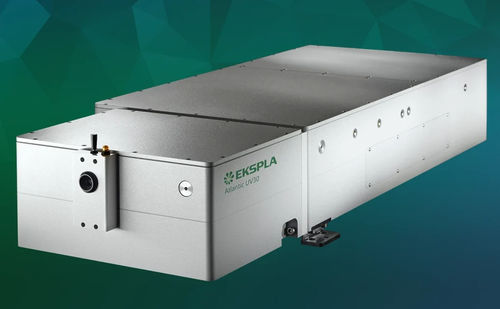

Sistema láser de picosegundo Atlantic

de nanosegundode estado sólidode infrarrojos

La serie Atlantic son láseres picosegundo industriales de alta potencia diseñados para una amplia gama de aplicaciones de procesamiento de materiales en laboratorios de I+D y entornos industriales. Estos láseres refrigerados por agua ofrecen alta energía y potencia, lo que los hace adecuados para tareas exigentes como el corte y perforación de pantallas LCD u OLED, transferencia láser inducida (LIFT), procesamiento de vidrio y zafiro, micromecanizado de materiales ultra duros, ablación de metales, corte y perforación de polímeros, grabado de silicio y grabado de células solares.

Características

• A 1064 nm: Hasta 80 W de potencia de salida, hasta 200 μJ de energía de pulso
• A 532 nm (opcional): Hasta 40 W de potencia de salida, hasta 100 μJ de energía de pulso
• A 355 nm (opcional): Hasta 30 W de potencia de salida, hasta 75 μJ de energía de pulso
• Hasta 1 MHz de frecuencia de repetición
• Duración de pulso corta: 10 ps
• M² < 1.3
• Capacidades versátiles de control y sincronización del láser
• Disparo inteligente para operación sincrónica con escáner poligonal y PSO
• Diseño monolítico, sellado y robusto
• Bajo costo de propiedad
• Modo de duración de pulso nanosegundo (opcional)

Aplicaciones

• Perforación
• Corte
• Patronado
• Estructuración
• Ablación
• Dicing
• Micromecanizado
• Corte de LCD, OLED
• Transferencia láser inducida
• Estructuración y dicing de zafiro
• Micromecanizado de cerámicas
• Perforación y trazado de PCD
• Grabado de silicio
• Corte y perforación de PET, PP, PTFE, Silicona

Descripción
Los láseres Atlantic ofrecen una calidad de haz superior, potencia media máxima disponible (80 W @ IR / 40 W @ VIS / 30 W @ UV), energía de pulso máxima disponible (200 μJ @ IR / 100 μJ @ VIS / 75 μJ @ UV), y una frecuencia de repetición de pulso máxima de hasta 1 MHz. Estas características son beneficiosas para una alta calidad de procesamiento y alto rendimiento. La electrónica avanzada permite el gating externo (incluyendo PSO), sincronización, disparo láser preciso y control instantáneo de la amplitud de la señal. Los láseres están construidos para la fiabilidad y operación estable a largo plazo en entornos industriales, con componentes ópticos instalados en un bloque monolítico de aluminio sellado y robusto. El diseño asegura una operación robusta y de bajo mantenimiento, disposición optimizada, operación controlada por PC, un sistema de autodiagnóstico incorporado y un informe de estado avanzado. Para aplicaciones de láser UV de alta potencia, las ópticas UV están optimizadas para la longevidad y operación estable, resultando en una vida útil de las ópticas UV de 8,000 horas. Una característica opcional única permite la operación en modos picosegundo y nanosegundo, proporcionando una solución 2 en 1 para el procesamiento de materiales donde se requiere tanto alta precisión como alto rendimiento a bajo costo.

Características / Especificaciones Técnicas

• Modelos: Atlantic 50, Atlantic 80
• Longitud de onda central: 1064 nm (fundamental), 532 nm (opción 2H), 355 nm (opción 3H)
• Frecuencia de repetición de pulso láser: 300–1000 kHz (Atlantic 50), 400–1000 kHz (Atlantic 80)
• Potencia de salida media máxima: 50 W (Atlantic 50, 1064 nm), 80 W (Atlantic 80, 1064 nm); 25 W / 40 W a 532 nm; 18 W / 30 W a 355 nm
• Energía de pulso a la PRR más baja: hasta 165 µJ / 200 µJ (1064 nm), 85 µJ / 100 µJ (532 nm), 60 µJ / 75 µJ (355 nm)
• Contraste de pulso: >300:1 (1064 nm), >500:1 (532 nm), >1000:1 (355 nm)
• Estabilidad de potencia a largo plazo durante 8 h: <1.0%
• Estabilidad de energía de pulso: <1.0% (1064 nm), <2.0% (532 nm), <2.5% (355 nm)
• Duración de pulso (FWHM) a 1064 nm: 10 ± 3 ps
• Polarización: lineal, vertical 100:1
• M²: <1.3
• Circularidad del haz, campo lejano: >0.85
• Divergencia del haz, ángulo completo: <1.5 mRad
• Estabilidad de puntería del haz (pk-to-pk): <50 µRad
• Diámetro del haz (1/e²) a 50 cm: 1.8 ± 0.3 mm (1064 nm), 1.8 ± 0.3 mm (532 nm, Atlantic 50), 2.2 ± 0.3 mm (532 nm, Atlantic 80), 1.8 ± 0.3 mm (355 nm, Atlantic 50), 2.0 ± 0.3 mm (355 nm, Atlantic 80)
• Modo de disparo: interno / externo
• Control de salida de pulso: divisor de frecuencia, selector de pulso, control instantáneo de amplitud, atenuación de potencia
• Interfaces de control: teclado / USB / RS232 / LAN
• Refrigeración: agua
• Tamaño de la cabeza del láser (L×W×H): 396 × 173 × 755 mm (salida única 1064 nm), 396 × 173 × 1000 mm (salida única 355 nm), 396 × 173 × 926 mm (3 salidas 1064 / 532 / 355 nm)
• Tamaño de la unidad de alimentación (L×W×H): 553 × 1019 × 852 mm
• Longitud del umbilical: 4 m
• Requisitos de alimentación: 100–240 V AC, monofásico 47–63 Hz
• Consumo de energía máximo: <3.1 kW (Atlantic 50), <3.5 kW (Atlantic 80)
• Temperatura ambiente de operación: 18–27 °C
• Humedad relativa: 10–80% (sin condensación)
• Nivel de contaminación del aire: ISO 9 (aire de sala) o mejor
• Clasificación según EN60825-1: Producto láser de CLASE 4
