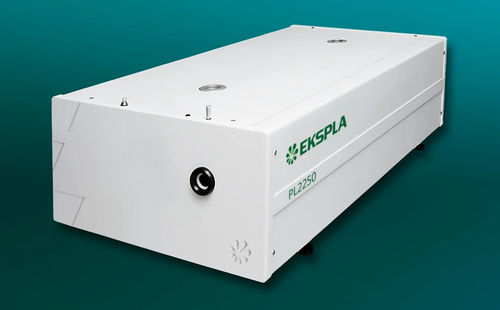

Sistema láser de picosegundo PL2250

para espectroscopiaNd:YAGrefrigerado por agua

La serie PL2250 son láseres de Nd:YAG de picosegundos bombeados por lámpara de flash diseñados para emitir pulsos de picosegundos de alta energía de hasta 100 mJ a una frecuencia de repetición de 20 Hz. Estos láseres presentan un diseño rentable que mejora la fiabilidad y reduce los costes de funcionamiento y mantenimiento. El sistema incorpora un oscilador maestro de estado sólido bombeado por diodos (DPSS) en un bloque monolítico herméticamente sellado, y un innovador amplificador regenerativo bombeado por diodos, que da como resultado una lente térmica insignificante y una mayor estabilidad a largo plazo. El amplificador de potencia bombeado por lámpara de destello está optimizado para una amplificación eficaz, al tiempo que mantiene un perfil de haz casi gaussiano y una baja distorsión del frente de onda. La energía del pulso de salida puede ajustarse con precisión y la generación de armónicos se consigue utilizando cristales KD*P y KDP de ángulo ajustado en hornos termoestabilizados, lo que garantiza una gran pureza espectral para cada armónico. Los monitores de energía integrados proporcionan una retroalimentación continua y el sistema ofrece múltiples pulsos de disparo para la sincronización de equipos, con adelanto o retraso ajustables. Características

• Oscilador maestro DPSS sellado herméticamente
• Amplificador regenerativo bombeado por diodo
• Amplificador de potencia bombeado por lámpara de flash que produce hasta 100 mJ por pulso a 1064 nm
• Duración de pulso de 30 ps (20 ps opcional)
• Excelente estabilidad de duración de pulso
• Tasa de repetición de hasta 20 Hz
• Pulso de disparo de cámara de disparo con <10 ps de fluctuación
• Excelente estabilidad de apuntamiento del haz
• Opciones de generador de segundo, tercer, cuarto y quinto armónicos termoestabilizados
• Control por PC
• Control remoto mediante teclado

Aplicaciones

• Fluorescencia resuelta en el tiempo (incluidas las mediciones con cámara de rayas)
• Espectroscopia SFG/SHG
• Espectroscopia no lineal
• Espectroscopia de descomposición inducida por láser
• Bombeo OPG
• Sensores láser remotos
• Rango de satélite
• Otros experimentos espectroscópicos y de óptica no lineal

Diseño innovador La serie PL2250 presenta un diseño rentable que mejora la fiabilidad y reduce los costes operativos. El oscilador maestro DPSS está herméticamente sellado, y el amplificador regenerativo bombeado por diodos permite velocidades de repetición variables y un funcionamiento sin mantenimiento. El amplificador de potencia bombeado por lámpara de flash está optimizado para una amplificación de impulsos eficiente, manteniendo un perfil de haz casi gaussiano y una baja distorsión del frente de onda. La energía del pulso de salida se puede ajustar en pasos del 1%, con una estabilidad de energía pulso a pulso inferior al 0,8% rms a 1064 nm. La generación de armónicos utiliza cristales KD*P y KDP de ángulo ajustado en hornos termoestabilizados, con separadores de armónicos para una gran pureza espectral. Los monitores de energía integrados proporcionan información en tiempo real y el sistema ofrece varios impulsos de disparo para la sincronización, con adelanto o retraso ajustables. Control del láser sencillo y cómodo El láser puede manejarse desde un dispositivo maestro o un ordenador personal a través de USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (REST API) o desde un panel de control remoto con pantalla retroiluminada.

• USB: puerto serie virtual, comandos ASCII
• RS232: Comandos ASCII
• LAN: API REST
• WLAN: API REST

Opciones

• -P20: Proporciona una duración del pulso de salida de 20 ps ±10%. Las energías de pulso son un 30% inferiores en comparación con la versión de 30 ps. Ancho de línea <2 cm-¹ a 1064 nm.
• -P80: Proporciona una duración de pulso de salida de 80 ps ±10%. Especificaciones de energía de pulso según modelo.

Características / Especificaciones técnicas

• Energía de pulso (a 1064 nm): hasta 100 mJ (PL2251C), 80 mJ (PL2251B), 50 mJ (PL2251A)
• Energía de pulso (a 532 nm): hasta 50 mJ (PL2251C), 40 mJ (PL2251B), 25 mJ (PL2251A)
• Energía de pulso (a 355 nm): hasta 30 mJ (PL2251C), 24 mJ (PL2251B), 15 mJ (PL2251A)
• Energía de pulso (a 266 nm): hasta 12 mJ (PL2251C), 10 mJ (PL2251B), 7 mJ (PL2251A)
• Estabilidad de la energía de pulso (StdDev): <0.8% a 1064 nm, <1,0% a 532 nm, <1,1% a 355 nm, <1,2% a 266 nm
• Duración del pulso (FWHM): 29 ± 5 ps (rango opcional 20-90 ps)
• Estabilidad de la duración del pulso: ±1.0 ps
• Tasa de repetición: hasta 20 Hz
• Polarización: lineal, vertical, >99%
• Contraste prepulso: >200:1
• Jitter del pulso óptico: interno/externo
• Régimen de disparo interno: <50 ps
• Régimen de disparo externo: ~3 ns
• Retardo del pulso SYNC OUT: -500 a 50 ns ajustable
• Divergencia del haz: <0,5 mrad
• Estabilidad de apuntamiento del haz (RMS): ≤20 μrad
• Diámetro del haz: ~8 mm (PL2251A), ~10 mm (PL2251B), ~12 mm (PL2251C)
• Tiempo de calentamiento típico: 30 min
• Tamaño del cabezal láser (con armónico): 456×1233×249 mm ±3 mm
• Tamaño del cabezal láser (sin armónico): 456×1031×249 mm ±3 mm
• Tamaño del armario eléctrico: 550×600×550 mm ±3 mm (19″ estándar, MR-9)
• Longitud umbilical: 2,5 m
• Enfriamiento: por agua
• Consumo de agua: <8 l/min, 2 bar, máx. 20 °C
• Temperatura ambiente: 22 ±2 °C
• Humedad relativa: 20-80% (sin condensación)
• Necesidades de energía: 200-240 V CA, 16 A, monofásico, 50/60 Hz
• Consumo de energía: <2,5 kVA
