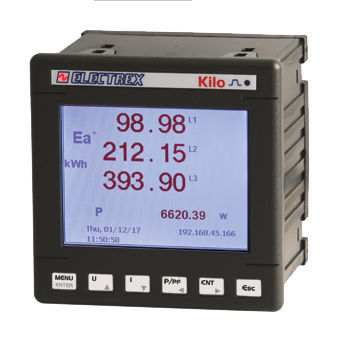

Analizador de vigilancia PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

de red eléctricade redindustrial

Resumen del producto
Analizador de energía y calidad eléctrica y Web Data Manager con comunicación Wi‑Fi vía antena externa (cód. PFC3530 incluida). Análisis de calidad de la energía conforme a EN 50160 y EN 61000-4-30. Clase de exactitud 0,5S; medida de armónicos individuales hasta el orden 51. Diseñado para su uso con TA de núcleo partido flexibles serie FCTS (no incluidos). Puente de red entre los puertos RJ45 y/o Wi‑Fi y el puerto RS485 para comunicación Modbus con instrumentos Electrex en la subred.

Actualizaciones y funciones incluidas

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Características y hardware
Reloj/calendario astronómico perenne con alimentación por batería y memoria no volátil. Actualización de firmware remota. Pantalla gráfica LCD. 2 entradas digitales y 2 salidas digitales con masa separada. 1 LED de calibración. ExpBus para dispositivos externos (E/S y sensores ambientales). NFC incorporado. Tamaño frontal 96 × 96 mm. Alimentación 85 ÷ 265 Vac. Cumple EN 50470-1 y EN 50470-3.

NOTA
Los dispositivos de la serie Kilo pueden suministrarse en otras configuraciones hardware. Para construir el código con las distintas versiones, consulte la tabla de creación de códigos o la hoja técnica del producto.

Transformadores de corriente compatibles

• Transformadores de corriente flexibles de núcleo partido serie FCTS

Características / especificaciones técnicas

• Modelo: KILO F NET (código variante PFNK9-FQAD9-121)
• Función: Analizador de energía y calidad eléctrica & Web Data Manager
• Comunicación: Wi‑Fi (antena externa PFC3530 incluida), RJ45 y RS485 (Modbus)
• Normas de calidad de energía: EN 50160 y EN 61000-4-30
• Precisión: Clase 0,5S
• Armónicos: Armónicos individuales hasta el 51.º orden
• Compatibilidad TA: Uso exclusivo con TA flexibles de núcleo partido serie FCTS (no incluidos)
• Puente de red: Puente entre RJ45 y/o Wi‑Fi y RS485 para comunicación Modbus con instrumentos Electrex
• Actualizaciones incluidas: 2 × PFSU940-01 (Log 8), 1 × PFSU940-25 (Open Log), PFSU940-05 (Web)
• Reloj / Memoria: Reloj/calendario astronómico perenne alimentado por batería; memoria no volátil
• Firmware: Actualización de firmware remota
• Pantalla: LCD gráfico
• E/S digitales: 2 entradas digitales, 2 salidas digitales con masa separada
• Indicador: 1 LED de calibración
• Bus de expansión: ExpBus para E/S externas y sensores ambientales
• Otros: NFC incorporado
• Dimensiones: 96 × 96 mm
• Alimentación: 85 ÷ 265 Vac
• Conformidad: EN 50470-1 y EN 50470-3
