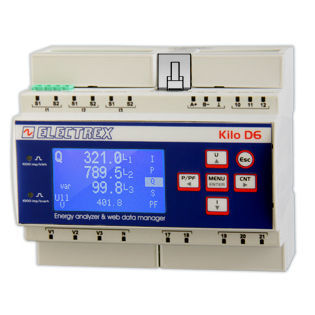

Analizador de vigilancia PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

de red eléctricade calidad de la energíade potencia

Descripción
Analizador de calidad de energía y Web Data Manager Wi‑Fi para monitorización y análisis de la calidad de la energía. Comunicación Wi‑Fi mediante antena externa (cód. PFC3530 incluida). Realiza análisis de calidad de energía conforme a EN 50160 y EN 61000-4-30. Funciona como puente de red entre los puertos RJ45 y/o Wi‑Fi y el puerto RS485 para comunicación Modbus con instrumentos Electrex en la subred. Clase de exactitud 0.5S y medida de armónicos individuales hasta el orden 51.º. Reloj/calendario astronómico perenne alimentado por batería y memoria no volátil. Soporta actualización remota de firmware. Pantalla gráfica LCD. Caja para riel DIN, 6 módulos. Alimentación 85 ÷ 265 Vac.

Actualizaciones incluidas

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

E/S e interfaces

• Comunicación Wi‑Fi mediante antena externa (PFC3530 incluida)
• Puerto Ethernet RJ45
• Puerto RS485 para comunicación Modbus (puente de red entre RJ45/Wi‑Fi y RS485)
• ExpBus para dispositivos externos (E/S, sensores ambientales)
• Equipado con NFC

Interfaz de usuario e indicadores

• Pantalla gráfica LCD
• 2 LED de calibración

E/S digitales

• 2 entradas digitales
• 2 salidas digitales
• Entradas y salidas digitales con comunes separados

Compatibilidad
Los transformadores de corriente compatibles con esta versión de la serie Kilo están disponibles en las secciones de accesorios:

• • Transformadores de corriente serie split
  • Transformadores de corriente mini serie split

Normas y conformidad

• Análisis de calidad de energía: EN 50160 y EN 61000-4-30
• Conformidad de medición: EN 50470-1 y EN 50470-3

Notas
Los dispositivos de la serie Kilo pueden suministrarse en otras configuraciones hardware; las variantes de código se definen mediante la tabla de creación de códigos o la ficha técnica del producto.

Características / especificaciones técnicas

• Familia de modelos: serie Kilo
• Denominación: KILO NET WI-FI EDA D6
• Código de producto mostrado: PFNK6-1QAD9-121
• Antenna incluida: antena externa cód. PFC3530 (incluida)
• Clase de exactitud: 0.5S
• Armónicos: armónicos individuales hasta el orden 51.º
• Reloj/Calendario: astronómico perenne alimentado por batería
• Memoria: memoria no volátil
• Firmware: actualización remota soportada
• Pantalla: LCD gráfico
• Entradas digitales: 2
• Salidas digitales: 2
• Comunes E/S digitales: común separado para entradas y salidas
• Calibración: 2 LED de calibración
• Expansión: ExpBus para dispositivos externos y sensores ambientales
• Conectividad: RJ45 Ethernet, Wi‑Fi, RS485 (Modbus)
• NFC: equipado
• Montaje: riel DIN, 6 módulos
• Alimentación: 85 ÷ 265 Vac
• Normas: EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Actualizaciones incluidas: 2 x PFSU940-01 (Log 8), 1 x PFSU940-25 (Open Log), PFSU940-05 (Web)
