Analizador de vigilancia PFN66-EQ5D9-121 FEMTO ECT NET D6 PQ WEB LOG 16

de red eléctricaindustrialde calidad de la energía

Descripción del producto

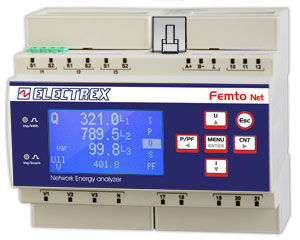

Analizador de energía y calidad de la red con Web Data Manager, diseñado para redes eléctricas industriales y comerciales. Realiza análisis de calidad según EN 50160 y EN 61000-4-30 con clase de precisión 0.5S y mide armónicos simples hasta el orden 51. Funciona como puente de red entre RJ45 y RS485 para comunicación Modbus y registro local de datos. Incluye conectividad NFC y ExpBus para E/S externas y sensores ambientales, y pantalla LCD gráfica para supervisión local.

Nota
Los dispositivos de la serie Femto D6 están disponibles en varias configuraciones hardware. Para generar el código correspondiente a las diferentes versiones, consulte la tabla de creación de códigos o la hoja de datos del producto.

Transformadores de corriente compatibles

• Transformadores de corriente Electrex serie ECT (TC externos obligatorios, no incluidos)

Especificaciones técnicas

• Función: Analizador de energía y Web Data Manager
• Normas: EN 50160 y EN 61000-4-30 (análisis de calidad)
• Precisión: clase 0.5S
• Armónicos: armónicos simples hasta el 51.º orden
• TC: uso exclusivo con TC externos ECT (ej.: PFAE000-01, PFAE000-02, PFAE000-03) — TC no incluidos
• Red: puente RJ45 ↔ RS485 para comunicación Modbus y registro de datos en subred
• Actualizaciones incluidas (configuración de ejemplo): 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, 1 × PFSU940-05 Web
• Reloj y memoria: reloj perenne con batería y memoria no volátil
• Firmware: actualización remota
• Pantalla: LCD gráfica
• E/S digitales: 2 entradas digitales y 2 salidas digitales con comunes separados
• Indicadores: 2 LED de calibración
• Expansión: ExpBus para dispositivos externos (E/S, sensores ambientales)
• Conectividad: NFC
• Montaje: carril DIN, tamaño 6 módulos
• Alimentación: 85 ÷ 265 Vac
• Conformidad: EN 50470-1 y EN 50470-3
