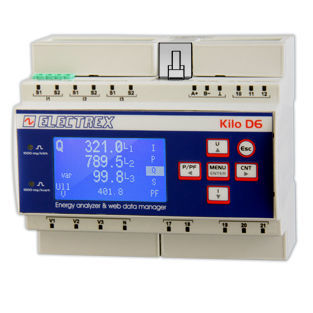

Analizador de vigilancia PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

de red eléctricaindustrialde calidad de la energía

Descripción
Analizador de calidad de energía y consumo y Web Data Manager PFNK6-FQAD9-121 (KILO F NET, variante D6) con comunicación Wi‑Fi mediante antena externa ref. PFC3530 (incluida). Análisis de calidad de la energía conforme a EN 50160 y EN 61000-4-30. Diseñado para utilizarse exclusivamente con transformadores de corriente divisibles flexibles serie FCTS (no incluidos). Actúa como puente de red entre los puertos RJ45 y/o Wi‑Fi y RS485 para comunicación Modbus con equipos Electrex en la subred.

Mejoras incluidas

• 2 x PFSU940-01 (Log 8)
• 1 x PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Funciones principales

• Clase de precisión: 0.5S
• Análisis de armónicos: armónicos individuales hasta el orden 51
• Reloj/calendario astronómico perenne con batería y memoria no volátil
• Actualización de firmware remota
• Pantalla gráfica LCD
• 2 entradas digitales y 2 salidas digitales con común separado
• 2 LED de calibración
• ExpBus para dispositivos externos (E/S y sensores ambientales)
• NFC integrado
• Montaje en carril DIN, tamaño 6 módulos
• Alimentación: 85 ÷ 265 Vac
• Conformidad: EN 50470-1 y EN 50470-3

Nota de uso
El equipo funciona como Web Data Manager con capacidades de registro y gestión de datos vía web. Para la medida de corriente debe emplearse los transformadores de corriente divisibles flexibles serie FCTS (no incluidos). El kit Wi‑Fi incluye la antena externa ref. PFC3530. Existen otras configuraciones de hardware: consulte la ficha técnica o la tabla de creación de código para generar las diferentes versiones.

Especificaciones técnicas

• Código de producto: PFNK6-FQAD9-121
• Familia de producto: serie Kilo
• Variante modelo: D6 (KILO D6)
• Función: Analizador de calidad de energía y Web Data Manager
• Comunicación: RJ45 y Wi‑Fi (antena externa ref. PFC3530 incluida)
• Puente de red: entre RJ45/Wi‑Fi y RS485 (Modbus)
• Mejoras incluidas: PFSU940-01 (x2), PFSU940-25 (x1), PFSU940-05
• Normas: EN 50160, EN 61000-4-30
• Precisión: Clase 0.5S
• Armónicos: hasta el orden 51
• Reloj/memoria: reloj astronómico con batería y memoria no volátil
• Pantalla: LCD gráfica
• E/S digitales: 2 entradas digitales, 2 salidas digitales con común separado
• Indicadores: 2 LED de calibración
• Expansión: ExpBus para E/S y sensores ambientales
• NFC: integrado
• Montaje: carril DIN, 6 módulos
• Alimentación: 85 ÷ 265 Vac
• Conformidad: EN 50470-1 y EN 50470-3
• TA compatibles: transformadores de corriente divisibles flexibles serie FCTS (no incluidos)
