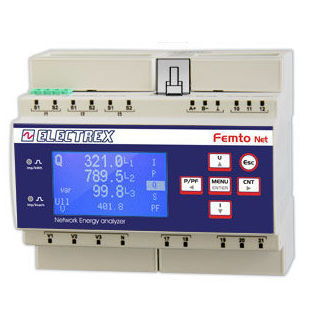

Analizador de vigilancia PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

de red eléctricaindustrialde potencia

Descripción del producto
Analizador de calidad de energía y Web Data Manager para monitorización industrial y registro centralizado de datos. Análisis de calidad según EN 50160 y EN 61000-4-30. Clase de precisión 0,5S con medición de armónicos individuales hasta el orden 51. Diseñado para uso exclusivo con transformadores de corriente externos ECT (no incluidos). Soporta puente de red entre RJ45 y RS485 para comunicación Modbus con otros instrumentos Electrex.

Compatibilidad y transformadores de corriente

• Debe utilizarse exclusivamente con TA externos ECT (ejemplos: PFAE000-01, PFAE000-02, PFAE000-03)
• Los transformadores de la serie Electrex ECT son compatibles con esta versión de Femto D6

Actualizaciones incluidas

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

Características

• Análisis de calidad de energía según EN 50160 y EN 61000-4-30
• Clase de precisión 0,5S
• Medición de armónicos individuales hasta el orden 51
• Puente de red entre RJ45 y RS485 para comunicación Modbus
• Reloj permanente con batería y memoria no volátil
• Actualización de firmware remota
• Pantalla gráfica LCD
• 2 entradas digitales y 2 salidas digitales con común separado
• 2 LED de calibración
• ExpBus para dispositivos externos (E/S, sensores ambientales)
• Conectividad NFC
• Montaje en carril DIN: 6 módulos
• Alimentación: 85 ÷ 265 Vac
• Conforme a EN 50470-1 y EN 50470-3

Nota
Los dispositivos de la serie Femto D6 pueden suministrarse en otras configuraciones hardware. Consulte la tabla de creación de códigos o la hoja de datos del producto para construir diferentes versiones. Los transformadores de corriente compatibles están disponibles en la serie ECT de Electrex.

Especificaciones técnicas

• Código de producto: PFN66-EQ5D9-A21
• Tipo: Analizador de calidad de energía y Web Data Manager
• Normas de análisis: EN 50160; EN 61000-4-30
• Clase de precisión: 0,5S
• Armónicos: armónicos individuales hasta el orden 51
• TA requerido: TA externos serie ECT (no incluidos)
• Comunicación: RJ45 (Ethernet), RS485 (Modbus), puente de red entre RJ45 y RS485
• Actualizaciones incluidas: 2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• Memoria/reloj: reloj con batería, memoria no volátil
• Firmware: actualización remota soportada
• Pantalla: LCD gráfica
• E/S digitales: 2 entradas digitales, 2 salidas digitales con común separado
• Indicadores: 2 LED de calibración
• Expansión: ExpBus para E/S y sensores externos
• Conectividad: NFC
• Montaje: carril DIN, 6 módulos
• Alimentación: 85 ÷ 265 Vac
• Conformidad: EN 50470-1, EN 50470-3
