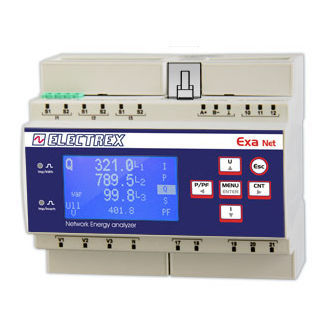

Analizador de red eléctrica PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

industrialde calidad de la energíade energía

Descripción del producto
El PFNE6-FH509-110 EXA F NET D6 H es un analizador de energía y gestor de datos Web diseñado para integración en subredes Modbus industriales. Clase de precisión 0,5S con medida de armónicos individuales hasta el 51.º orden. Compatible solo con transformadores de corriente abatibles flexibles serie FCTS (CTs no incluidos). Funciona como puente de red entre el puerto RJ45 y el puerto RS485 para comunicación Modbus con otros instrumentos Electrex y almacenamiento de datos. Incluye las mejoras PFSU940-01 (Log 8) y PFSU940-05 (Web). Reloj perenne alimentado por batería y memoria no volátil para retención de datos. Soporta actualización remota de firmware y dispone de pantalla gráfica LCD para visualización local.

Características principales

• Clase de precisión: 0,5S
• Medición de armónicos individuales hasta el 51.º orden
• Compatible solo con la serie de CT flexibles FCTS (CTs no incluidos)
• Punto de unión de red entre RJ45 (Ethernet) y RS485 para comunicación Modbus
• Incluye: PFSU940-01 (Log 8) y PFSU940-05 (Web)
• Reloj perenne con batería y memoria no volátil para retención fiable de datos
• Actualización de firmware remota
• Pantalla gráfica LCD para lecturas locales
• Dos LEDs de calibración para verificación in situ
• Interfaz ExpBus para E/S externas y sensores ambientales
• Conectividad NFC para configuración e interacción
• Montaje en rail DIN: ocupa 6 módulos
• Amplio rango de alimentación: 85 ÷ 265 Vac
• Normativa: EN 50470-1, EN 50470-3

Notas de uso

• Requiere transformadores de corriente abatibles flexibles serie FCTS para la medición de corriente; los CTs no se suministran.
• Actúa como gestor de datos Web y analizador de energía; apto para integración en arquitecturas Modbus mediante el puente RJ45↔RS485 para comunicarse con otros equipos Electrex y almacenamiento central.

Especificaciones técnicas

• Familia de modelos: serie EXA (variante Exa Net D6), código PFNE6-FH509-110
• Precisión: clase 0,5S
• Armónicos: hasta el 51.º orden
• Alimentación: 85 ÷ 265 Vac
• Montaje: rail DIN, ancho 6 módulos
• Pantalla: LCD gráfica
• Conectividad: RJ45 (Ethernet), RS485 (Modbus), NFC, ExpBus
• Memoria: memoria no volátil con reloj alimentado por batería
• Reloj: reloj perenne con batería
• Indicadores: 2 LEDs de calibración
• Software/firmware: actualización remota soportada; incluye Log 8 y Web (PFSU940-01, PFSU940-05)
• Compatibilidad: solo con la serie de CT flexibles FCTS
• Normas: EN 50470-1, EN 50470-3
