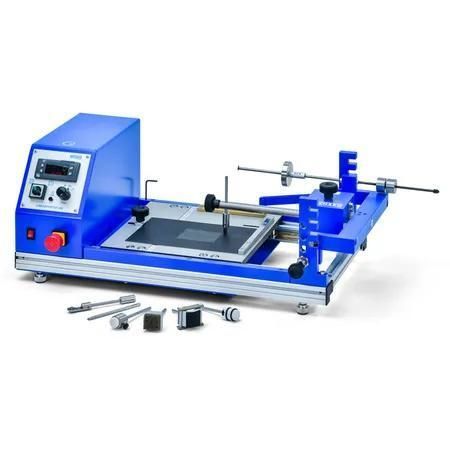

Durómetro de resistencia al rayado Model 249

de mesapara material plásticopara plástico

Descripción
El LINEARTESTER 249 es un equipo de sobremesa para control de calidad industrial de resistencia a los arañazos. Diseñado para ensayos de rayado/arañado, también realiza ensayos de abrasión de ida y vuelta, pruebas Crockmeter, ensayos MEK y pruebas de resistencia a disolventes/limpieza. Dispone de accionamiento electromotor, descenso/ascenso automático de la herramienta y una amplia gama de herramientas intercambiables. Adaptadores opcionales amplían la compatibilidad de herramientas.

Principio de ensayo
La placa de ensayo se fija a un carro móvil. Una viga oscilante libremente montada sobre dos columnas metálicas porta la herramienta de ensayo y un peso desplazable. La fuerza de rayado (0,5–20 N) se ajusta moviendo el peso sobre la viga; existe un peso adicional (1–40 N) opcional. Dispone de un brazo de carga regulable en 4 posiciones (altura estándar ≈ 10 mm; +20/+40/+60 mm). Está disponible detección eléctrica de perforación en ensayos de recubrimientos aislantes sobre sustratos conductores.

Modos de ensayo y operación
Los ensayos de rayado comienzan con el descenso de la herramienta en la carrera hacia delante; la placa guía (si se usa) eleva la herramienta en el retorno. Para abrasión, Crockmeter, MEK o pruebas de frotado, la herramienta permanece bajada y el carro realiza ciclos predeterminados de ida y vuelta. La placa guía se retira para estos modos. El carro puede desplazarse lateralmente para realizar trazos adyacentes; una regla integrada asegura un espaciado uniforme. Hay tres velocidades fijas y una velocidad programable disponible.

Diseño y opciones
El LINEARTESTER 249 es un equipo compacto de sobremesa con accionamiento electromotor que garantiza un movimiento uniforme del carro. Opciones: juego de adaptadores universales para inserciones específicas, pesos adicionales y longitudes de carrera variables (35, 50, 65, 80, 95 mm) además de la carrera estándar de 60 mm.

Datos técnicos

• Accionamiento: Electromotor
• Longitud de carrera estándar: 60 mm (opcional: 35, 50, 65, 80, 95 mm)
• Rango de fuerza de rayado: 0,5–20 N
• Rango de fuerza ajustable: 0,5–40 N (peso adicional opcional)
• Ajuste de altura del brazo de carga: 4 posiciones (≈ 10 mm; +20/+40/+60 mm)
• Tamaño máximo de muestra: hasta 150 × 210 mm (DIN A5)
• Velocidades de ensayo: fijas 25 / 35 / 200 mm/s; programable 10–200 mm/s
• Dimensiones (A×F×H): aprox. 580 × 280 × 210 mm
• Peso neto: aprox. 13 kg
• Alimentación: 100–240 VAC, 47–63 Hz
• Geometrías de rayado: Van Laar, Bosch, ISO, Clemen, etc.
• Equipo de sobremesa estacionario

Entrega / Accesorios

• LINEARTESTER 249 con accionamiento electromotor
• Llave allen
• Nivel de burbuja
• Fuente de alimentación
• Manual de instrucciones

Normas
ISO 1518
