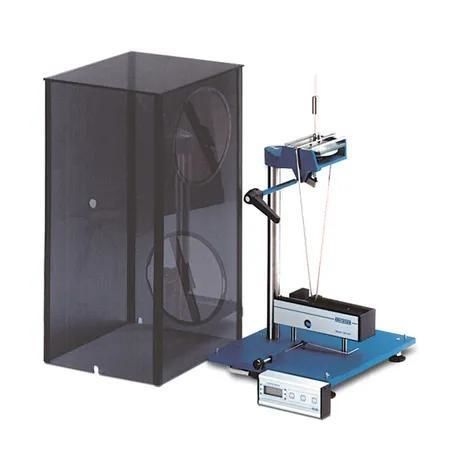

Maza-péndulo motorizado Model 299/300

Descripción
El modelo 299/300 evalúa el comportamiento de amortiguamiento mecánico de lacas, pinturas y recubrimientos similares midiendo la atenuación de un péndulo normalizado apoyado sobre la superficie de ensayo.

Principio de ensayo
Cuanto más blando sea el recubrimiento, mayor será el amortiguamiento de las oscilaciones del péndulo normalizado. La medición se realiza según los procedimientos de péndulo establecidos (p. ej. König, Persoz).

Diseño y funcionamiento
La bancada consta de una placa base nivelable y una columna con sujeción para placas de ensayo de hasta 250 x 100 x 15 mm. Una cubierta de acrílico con aberturas para la introducción de muestras protege contra polvo y corrientes de aire. El equipo se maneja mediante un terminal de control externo con pantalla LC de 4 dígitos.

Péndulos opcionales

• Péndulo König, conforme a DIN 53 157
• Péndulo Persoz, conforme a NF T 30-016

Módulos de medida / Versiones
Se ofrecen dos opciones de módulo de medida:

• Versión básica
  • La amplitud del péndulo se regula manualmente mediante un mecanismo de palanca; liberación mediante disparador de cable.
• Versión automática
  • La amplitud y la liberación del péndulo son automáticas.
  • Ventajas de la versión automática:
    • manejo más sencillo
    • resultados reproducibles
    • cambio rápido de tipo de péndulo

Lecturas / Visualización
El tipo de péndulo se introduce en el terminal de control. La pantalla LC de 4 dígitos muestra alternativamente:

• número de oscilaciones
• duración de la prueba
• periodo de oscilación

Clase de referencia / Certificado del fabricante
Las versiones manual y automática se suministran con un Certificado del Fabricante M (calibración de fábrica) que incluye:

• valores nominales y reales de las magnitudes de oscilación del péndulo
• planitud de la placa de calibración
• identificación del producto
• equipos de ensayo utilizados con estado de calibración
• fecha
• nombre del inspector

Alcance de suministro

• Probador de amortiguación por péndulo, Modelo 299/300 (sin péndulo ni módulo de medida)
• Tapa protectora de acrílico
• Placa de calibración con Certificado de Prueba del Fabricante
• Nivel de burbuja
• Instrucciones de uso

Normas
Normas referenciadas:

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

Características / Especificaciones técnicas

• Accionamiento: Eléctrico
• Tensión de alimentación: 230 VAC ± 10 %
• Consumo: 25 VA
• Portátil / Estacionario: Estacionario
• Dimensiones equipo base: aprox. 700 mm x 325 mm x 345 mm (H x An x Pr)
• Peso neto del equipo base: aprox. 17 kg
• Terminal de control (opcional): aprox. 35 mm x 167 mm x 65 mm (H x An x Pr); peso neto aprox. 0,4 kg
• Módulo de medida (versión básica): aprox. 60 mm x 235 mm x 70 mm (H x An x Pr); peso neto aprox. 0,5 kg
• Módulo de medida (versión automática): aprox. 65 mm x 235 mm x 107 mm (H x An x Pr); peso neto aprox. 0,75 kg
