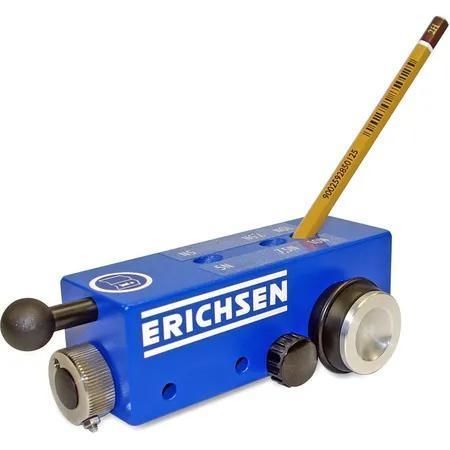

Durómetro de resistencia al rayado Model 293

manualportátilpara plástico

Descripción breve
Dureza por lápiz según Wolf‑Wilborn, incluido 17 lápices (6B–9H). Tres fuerzas de ensayo seleccionables: 5 N / 7,5 N / 10 N.

Descripción técnica
El TriForcePencil 293 facilita la realización del ensayo de dureza por lápiz según Wolf‑Wilborn y garantiza la fuerza de ensayo y el ángulo prescritos. La guía es ergonómica y elimina la influencia manual sobre la fuerza aplicada. El bloque de peso cuenta con tres soportes para lápiz que aplican la fuerza de ensayo correspondiente a la punta del lápiz mediante un principio de palanca. La protrusión del lápiz se ajusta mediante un tornillo de ajuste giratorio con punta de distancia. Las cavidades de agarre en las cubiertas de las ruedas proporcionan un buen control al deslizar el dispositivo sobre la superficie a ensayar. El probador de dureza por rayado se suministra en una caja de plástico.

Propósito y aplicación
El método del lápiz pertenece al grupo de determinaciones de dureza por rayado. Es un método sencillo y rápido para comprobar la resistencia de la superficie frente a solicitaciones por rayado y bordes afilados. El método permite ensayos en producción, p. ej. en recubrimientos en banda. La disponibilidad de tres fuerzas de ensayo (5 N / 7,5 N / 10 N) ofrece variaciones adicionales frente a equipos con una sola fuerza.

Principio de ensayo
Se deslizan lápices de diferentes grados de dureza sobre la superficie de ensayo con un ángulo de 45° y una fuerza elegida de 5 N, 7,5 N o 10 N (± 0,1 N). La dureza por lápiz se define por los dos lápices utilizados, en los que el más blando aún marca la superficie mientras que el siguiente más duro produce una ranura perceptible.

Procedimiento de ensayo (pasos)

• Retraer la madera unos 5 mm para que el núcleo de grafito sobresalga aproximadamente 5 mm; usar el sacapuntas especial.
• Afilad el núcleo de grafito con papel de lija de grano 400 hasta obtener un borde afilado, manteniendo el lápiz en posición vertical.
• Colocar el TriForcePencil 293 sobre una superficie plana y quitar el tornillo de fijación.
• Girar el tornillo de ajuste con la punta de distancia hacia abajo para ajustar la separación de altura (10 mm).
• Insertar el lápiz preparado en la guía correspondiente al rango de fuerza elegido.
• Colocar el tornillo de fijación para fijar el lápiz; volver a girar el tornillo de ajuste.
• Colocar el aparato de modo que primero apoyen las ruedas y luego la punta del lápiz; deslizar lentamente el aparato (aprox. 10 cm/s) en dirección a la punta del lápiz.

Indicaciones
Diferenciar entre una simple marca superficial en la película y una penetración real; usar una esponja húmeda o una goma blanda para controlar si es necesario. La dureza adecuada del lápiz debe determinarse empíricamente; comenzar con un tipo medio‑blando/medio. Los recubrimientos muy pigmentados con pigmentos en forma de escamas son menos adecuados para este ensayo.

Clase de referencia / certificado
El modelo 293 se suministra con un certificado de prueba del fabricante M (calibración de fábrica). El certificado incluye, entre otros:

• Valor nominal y valor real del peso de apoyo (carga de ensayo)
• Instrumentos de prueba utilizados con estado de calibración
• Identificación del producto
• Fecha
• Nombre del inspector

Contenido del suministro

• Probador de dureza por rayado TriForcePencil 293
• 17 lápices normalizados (durezas 6B a 9H)
• 1 sacapuntas especial
• 1 hoja de papel de lija
• Caja de plástico

Características / especificaciones técnicas

• Accionamiento: Manual
• Fuerza de ensayo: 5–10 N (seleccionable 5 N / 7,5 N / 10 N; ± 0,1 N)
• Portable / estacionario: Portable
• Contenido del suministro: 17 lápices normalizados (6B–9H), sacapuntas especial, 1 hoja de papel de lija, caja de plástico
