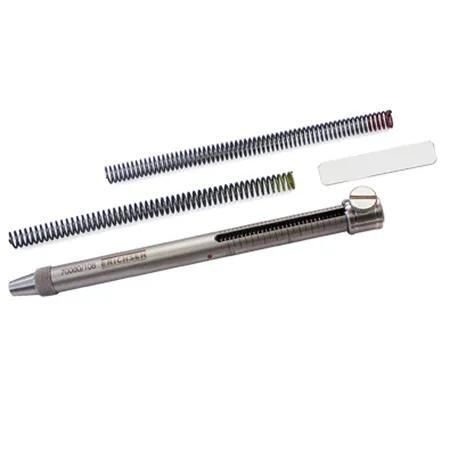

Durómetro de resistencia al rayado Model 318

manualportátilde mano

Descripción breve
El Lápiz de ensayo de dureza Modelo 318 se utiliza para evaluar la resistencia al rayado de capas de protección de superficie y para medir los grados de dureza de pinturas, revestimientos plásticos y acabados similares. De tamaño reducido, portátil y listo para usar en superficies planas o curvas. Cuatro puntas de ensayo diferentes disponibles (se venden por separado). Tres rangos de fuerza, hasta 20 N.

Descripción técnica
Los modelos 318 / 318S / 318C están diseñados para medir la dureza de las capas protectoras de superficie. Estos probadores permiten un control de calidad rápido y sencillo de las capas protectoras, incluso durante la producción. Desarrollados originalmente por Robert Bosch GmbH y fabricados por ERICHSEN, los dispositivos permiten la determinación, documentación y comunicación de los grados de dureza como valores numéricos.

Procedimiento de ensayo con las puntas nº 1, nº 2 y nº 3
El manejo del Lápiz de ensayo de dureza es sencillo: ajuste la tensión estimada o conocida del muelle con el deslizador. Mantenga el instrumento en posición vertical y coloque su punta sobre la superficie de ensayo; luego trace una línea de 5 a 10 mm a aproximadamente 10 mm/s. El estilol debe producir un arañazo apenas visible a simple vista. Si la presión del muelle es demasiado alta, la raya es claramente visible; si es demasiado baja, no aparece raya. La presión aplicada, fijada al bloquear el deslizador, se indica en Newtons.

Rangos de presión (tres escalas grabadas)

• 0 - 3 N (marcado en azul)
• 0 - 10 N (marcado en rojo)
• 0 - 20 N (marcado en amarillo)

Los muelles para cada rango de presión están codificados por color y la escala correspondiente está marcada del mismo color.

Notas sobre la guía y la cabeza de ensayo
Se requiere una guía sensible del lápiz de ensayo para obtener resultados útiles. Una presión excesiva o una cabeza de ensayo con un borde insuficientemente liso puede producir trazas que falsifiquen los resultados o compliquen la interpretación. Las imitaciones con bordes rugosos pueden dar resultados poco fiables.

Procedimiento de ensayo con la punta nº 4
La punta nº 4 (Opel, Ø 0,5 mm) tiene una geometría de punta especial y una longitud aprox. 15 mm mayor que las otras puntas. Para asegurar la fuerza de ensayo prefijada, la punta debe presionarse en el lápiz de ensayo aprox. 5 mm durante la prueba.

Normas

• DIN 55 656
• Van Laar
• Bosch
• ISO 1518
• Opel

Datos técnicos

• Accionamiento: Manual
• Fuerza de ensayo: 0-20 N
• Diámetro: 16 mm
• Longitud total: 160 mm
• Resortes de compresión: acero elástico
• Perfil de arañazo: Van Laar, Bosch, ISO, Opel

Accesorios (ejemplos)
Puntas de ensayo (nº1, nº2, nº3, nº4), muelles adicionales para cada rango de fuerza, adaptador de mandril (rolling), accesorios de transporte/manipulación y certificados de calibración disponibles por separado.

Características / especificaciones

• Designación del modelo: Modelo 318
• Fabricante: ERICHSEN
• Rango de fuerza de ensayo: 0 - 20 N (tres rangos seleccionables: 0-3 N, 0-10 N, 0-20 N)
• Diámetro: 16 mm
• Longitud total: 160 mm
• Peso neto: aprox. 250 g
• Materiales de las puntas: esferas de carburo de tungsteno (puntas nº1–3); acero elástico con geometría especial (punta nº4)
• Resortes de compresión: acero elástico (codificados por color)
• Portátil: sí
• Normas de referencia: DIN 55 656, Van Laar, Bosch, ISO 1518, Opel
