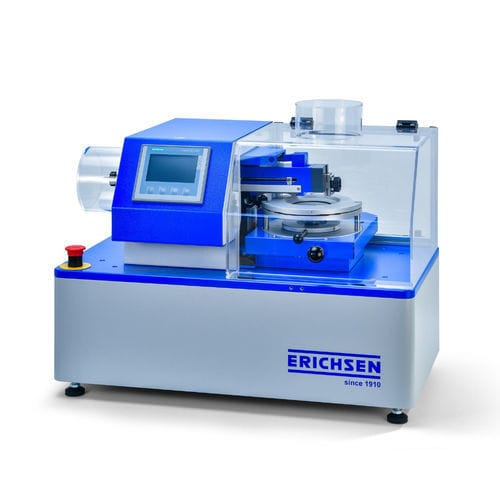

Durómetro para pinturas y revestimientos 430 P-Smart

de resistencia al rayadode mesapara automóvil

El SCRATCH HARDNESS TESTER 430 P-Smart es un comprobador electromotriz polivalente diseñado para tareas de rayado y corte en capas de pintura y superficies de plástico. Permite realizar cortes individuales, cortes paralelos y cortes cruzados (tras girar la muestra 90) en placas de ensayo de distintos grosores. Esta máquina de ensayos es especialmente adecuada para ensayos de adherencia mediante el método de rayado cruzado según todas las normas comunes, así como para ensayos especiales de plásticos, como la resistencia al rayado y el efecto de escritura según las especificaciones de Opel. El dispositivo ofrece una reducción significativa de la carga de trabajo para ensayos en serie, con resultados reproducibles y significativos.

Diseño y función
El SCRATCH HARDNESS TESTER 430 P-Smart es un robusto instrumento de sobremesa con cubierta protectora y manejo mediante panel táctil. El procedimiento de prueba es totalmente automático, con parámetros como la velocidad de corte, la carrera y el patrón de corte transversal establecidos a través del teclado. Cada secuencia de movimiento se acciona mediante un motor paso a paso independiente, lo que garantiza un control preciso del transporte, el posicionamiento del corte y el ajuste de la presión. La probeta se transporta linealmente a una velocidad constante bajo la punta de prueba, que puede ajustarse a una carga de presión máxima de 40 N. El instrumento incluye dos placas de control intercambiables para diferentes patrones de corte transversal. Es posible realizar cortes transversales paralelos con fuerzas de prueba graduadas, y pueden programarse hasta 80 pistas de prueba con una separación de 0,5 mm. Hay cuatro versiones disponibles, que se diferencian en la regulación manual o motorizada de la fuerza y la rotación de la muestra. Las versiones motorizadas permiten realizar ensayos con un aumento gradual de la fuerza para determinar la fuerza necesaria para los cortes pasantes. Un juego de pesas opcional de 6 piezas permite realizar ensayos especiales en el rango de presión inferior (1-15 N, en pasos de 1-N).

Características especiales

• 2 velocidades de corte y 2 longitudes de corte, combinables según sea necesario
• 9 cortes transversales preestablecidos que cumplen con los estándares comunes
• 1 patrón de corte transversal libremente programable para aplicaciones especiales
• Precisión del motor paso a paso para el ajuste de la distancia de corte
• Opción de parada dentro del modo de rayado transversal para el ajuste individual de la fuerza de prueba por pista de rayado
• Pantalla visual al cortar a través de capas aislantes a sustrato metálico
• Dispositivo de sujeción rápida para paneles de prueba con amplio rango de sujeción

Pruebas de trama cruzada
La comprobadora admite pruebas de trama transversal según todas las normas habituales, con cortes transversales seleccionables (por ejemplo, 2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1). Los cortes se realizan automáticamente a 40 mm/s. Tras una rotación manual de 90, se repite el procedimiento. La carga necesaria para cortar hasta el sustrato se determina mediante ensayos. Se incluye una lupa (2,5x) para el examen. Los resultados se comparan visualmente con los patrones estándar. El aparato es compatible con otros ensayos de ahuecamiento y métodos de ensayo de adherencia alternativos.

• Aparato de ensayo de adherencia, modelo 525 (manual/barato)

Pruebas de resistencia al rayado
Para los ensayos de resistencia al rayado conforme a Opel (GME 60280 / GMW14688), se utiliza una punta de 1 mm y una rejilla de 20 x 2 mm con una carga de 5 N. La varianza de brillo (∆L) se mide utilizando un colorímetro con iluminante D65, geometría d/8 y apertura de 27 mm. Pruebas de efecto de escritura Para las pruebas de efecto de escritura conforme a Opel, se monta un inserto opcional. El patrón es de 80 cortes a 0,5 mm de separación con una carga de 7 N. La diferencia de brillo se mide con un brillómetro con geometría de 60.

Pruebas especiales
Se pueden realizar pruebas de rayado adicionales variando:

• Punta de prueba: herramientas de prueba de bola (0,5/0,75/1/3 mm), herramientas asimétricas (corte transversal/Clemen)
• Carga de prueba: 50 N (pasos de 2 N, estándar), 15 N (pasos de 1 N, opcional)
• Rejilla de corte: preajustada (2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1, 20 x 2, 80 x 0,5), programable libremente (anchura máxima 40 mm, incrementos de 0.5 mm)
• Patrón de corte: cortes paralelos o transversales
• Camino de corte: 25 mm o 40 mm (placas guía intercambiables)
• Velocidad de corte: 16,7 mm/s (1 m/min) o 40 mm/s

Para minimizar el tiempo de prueba, se selecciona la longitud de corte más corta posible.

Operación mediante App
La comprobadora puede manejarse a través de una app para smartphone o tablet (disponible en Google Play Store/Apple Store), lo que permite una configuración, documentación y gestión de datos flexibles.

Clase de referencia
Todas las versiones se suministran con un Certificado de Calibración según DIN 55350-18, que incluye:

• Valores reales y de ajuste de la fuerza de carga
• Velocidad de rascado y distancia de corte
• Equipo de ensayo utilizado con estado de calibración
• Identificación del producto
• Fecha
• Nombre del inspector

Se realizan comparaciones para:

• Fuerza de carga (5 valores sobre el rango de carga)
• Velocidad de corte (ambos valores con ambas trayectorias de corte)
• Distancia de corte (e.g., 0.5 mm de ajuste)

Estándares

• GME 60280 GM / Opel
• GMW 14688 GM / Opel
• PV 3952 VW / Audi
• PV 3974 VW / Audi
• PV 3962 VW / Audi
• D45 1047 Renault
• MS210-05K Hyundai / Kia
• STD 4377 Volvo
• ISO 2409 Común
