Durómetro Buchholz Model 263

manual

Descripción breve
El probador de dureza por indentación Modelo 263 realiza la prueba de impresión según Buchholz: un cuerpo de impresión definido actúa sobre el recubrimiento con una carga y un tiempo prescritos, y la longitud de la impresión se mide al microscopio para calcular la dureza y la profundidad aproximada de la impresión.

Principio y evaluación
La prueba mide la longitud de impresión l (mm) tras un tiempo de recuperación prescrito. A partir de l se calculan:

• Dureza por indentación Buchholz = 100 / l
• Profundidad aproximada de la impresión (μm) = 8 × l²

Ámbito de aplicación
Condiciones de aplicación:

• El recubrimiento debe ser uniforme, liso y limpio sobre un substrato plano que no ceda bajo la fuerza de ensayo.
• El espesor del recubrimiento debe superar la profundidad de impresión calculada en al menos 10 μm.
• Para ensayos comparativos utilice muestras con el mismo espesor de recubrimiento y condiciones de ensayo y acondicionamiento idénticas.

Dado que la prueba causa daños mínimos, puede aplicarse a piezas acabadas.

Diseño
El Modelo 263 consta de un bloque metálico con dos pies de apoyo puntiagudos y un cuerpo de impresión de acero cementado en forma de rueda con borde en forma de cuchilla rectificado a 120°. La masa total del equipo es 1000 ± 5 g. La carga de ensayo está ajustada entre 4,90 N y 4,95 N (500–505 g). Se suministra un microscopio de medida 20× con iluminación integrada y un rango de medida de 4 mm con retícula de 0,1 mm.

Procedimiento de ensayo
Pasos típicos:

• Fije la plantilla adhesiva suministrada de modo que la abertura circular marque la posición de la impresión y el microscopio pueda situarse perpendicularmente a la impresión.
• Nivelar la muestra y colocar el instrumento para alinear los puntos de apoyo con los centros de la plantilla.
• Baje el instrumento lentamente para que el cuerpo de impresión contacte la muestra sin impacto; tras 30 ± 1 s levantar verticalmente.
• 35 ± 5 s después del levantamiento, medir la longitud de la impresión con el microscopio utilizando la iluminación integrada y el alineamiento de la retícula.
• Comprobar visualmente la impresión para confirmar la aplicabilidad del método y calcular la profundidad aproximada y la dureza Buchholz a partir de la longitud medida.

Clase de referencia / certificado
El Modelo 263 se suministra con un Certificado del fabricante M (calibración de fábrica) que documenta los valores reales y de ajuste para el cuerpo de impresión (diámetro, espesor, ángulo de corte, radio de corte, carga de ensayo, dureza del material, rugosidad de la superficie), identificación del producto, estado de calibración de los equipos de ensayo, fecha y nombre del inspector. El peso de carga está ajustado a (500 ± 5) g.

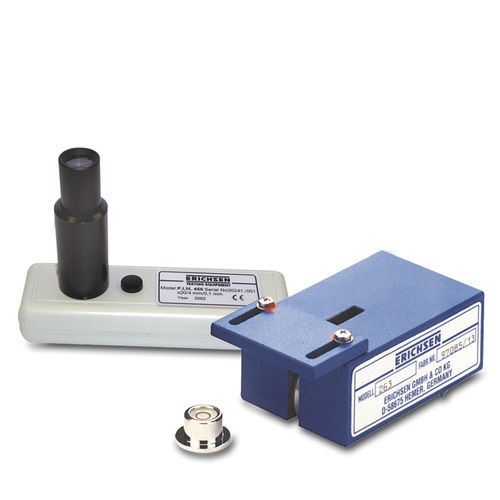

Contenido del suministro

• Probador de dureza por indentación según Buchholz, Modelo 263
• Microscopio de medida (20×, iluminación integrada)
• Nivel de burbuja
• Plantillas adhesivas
• Estuche de plástico
• Instrucciones de uso
• Certificado del fabricante M

Normas

• DIN EN ISO 2815
• VDA 621-415

Datos técnicos / especificaciones

• Modelo: Model 263
• Número de pedido: 00580131
• Accionamiento: Manual
• Dimensiones del instrumento (L×A×H): aprox. 100 mm × 50 mm × 40 mm
• Peso neto del instrumento: aprox. 0,2 kg (cuerpo) / masa total 1000 ± 5 g
• Carga de ensayo / peso de carga: ajustado a 4,90–4,95 N (500–505 g)
• Cuerpo de impresión: rueda de acero cementado, borde en forma de cuchilla 120°
• Microscopio de medida: 20×, iluminación integrada, rango 4 mm, retícula 0,1 mm
• Contenido del suministro: instrumento, microscopio, nivel, plantillas adhesivas, estuche, instrucciones, certificado
