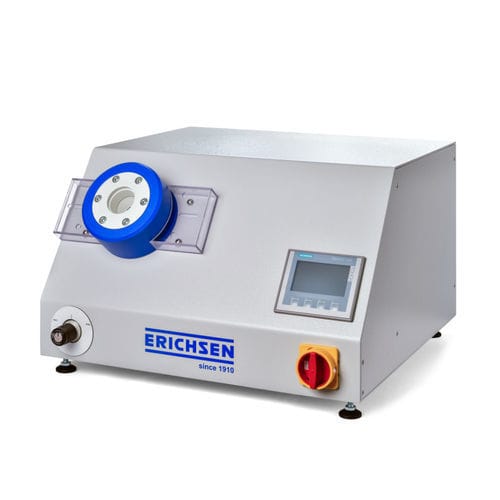

Máquina de prueba multi-parámetros Model 111

de deformaciónautomáticacontrolada por PLC

Descripción del producto
La máquina de embutición electrohidráulica Erichsen – Modelo 111 es una máquina de prueba de chapa controlada electrónicamente con un accionamiento electrohidráulico y una fuerza de tracción máxima de 45 kN. Su diseño funcional garantiza facilidad de uso, y está equipada con una interfaz de panel táctil clara, que permite una navegación fácil, cinco programas libremente programables y cambios de herramientas. Los niveles protegidos por contraseña evitan el acceso no autorizado.

Características clave

• El panel táctil muestra todos los parámetros requeridos: carrera de tracción, fuerza de tracción y velocidad de tracción.
• Sistema de detección de grietas ajustable individualmente.
• Procedimiento de prueba automático, incluida la detección de grietas y la liberación de muestras.
• Construcción robusta para repetibilidad a largo plazo y desgaste mínimo.

Propósito y aplicación
Esta máquina está diseñada para una inspección rápida y fácil de la conformidad de calidad y el control de calidad en chapas y bandas metálicas. Su construcción robusta la hace especialmente adecuada para la supervisión de la producción.

• Reduce los costos de fabricación al permitir controles puntuales de la calidad de embutición durante la producción.
• Permite la clasificación inmediata de materiales de menor calidad a su llegada, sin preparación especial de pruebas.
• Ayuda a determinar el espesor de chapa más adecuado para piezas específicas, optimizando el costo y la idoneidad.

La evaluación cuantitativa de la calidad de la chapa se logra utilizando el valor de embutición ERICHSEN, facilitando la comunicación entre productores y usuarios. La máquina proporciona información valiosa sobre la forma de las grietas y la rugosidad de la superficie (tamaño de grano), indicando la calidad y la capacidad de embutición de la chapa.

Diseño
El Modelo 111 es un modelo compacto de sobremesa que requiere un espacio mínimo. Todos los componentes hidráulicos y electrónicos están alojados en una carcasa de chapa robusta. Los elementos de control y el panel táctil están claramente dispuestos en la parte frontal. El cilindro de prueba está inclinado para una operación cómoda mientras se está sentado. La extracción de muestras es automática después de la prueba, y todo el proceso, incluida la detección de grietas, está automatizado.
Durante la prueba de embutición ERICHSEN, la muestra se inserta y se centra en el cilindro de prueba. Después de presionar Iniciar, se aplica una fuerza de sujeción de chapa fija de 10 kN, seguida del proceso de embutición profunda.

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Especificaciones técnicas

• Accionamiento: Electrohidráulico
• Prueba: Embutición Erichsen
• Dimensiones: aprox. 620 x 370 x 700 mm
• Peso neto: aprox. 135 kg
• Suministro de energía: 230 V, 3~, 50 Hz
• Carrera del punzón: 19 mm
• Fuerza de tracción: máx. 45 kN / 100 bar
• Velocidad de tracción: máx. 150 mm/min
• Consumo de energía: 1,5 kW
• Fuerza de sujeción de chapa: 10 kN 1,5 kN
• Dimensiones de la muestra: máx. 105 x 2 mm (ancho x espesor de la chapa, para una resistencia a la tracción de aprox. 400 N/mm²)
• Portátil / Estacionario: Estacionario
