Aparato de medición de cantos Model 126

ópticosin contactode laboratorio

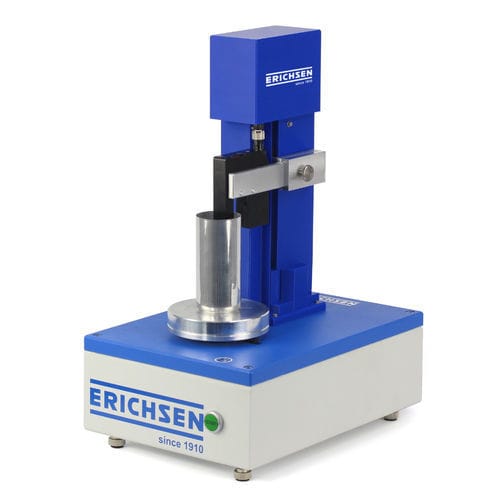

El Instrumento de Medición de Orejas Modelo 126 Plus-Optic es un equipo estacionario para la medición axial óptica y sin contacto de las deformaciones en las orillas (earing) en vasos embutidos y latas crudas. Registra el borde de la copa durante una rotación y ofrece evaluación normalizada con protocolos exportables.

Descripción general

• Medición óptica sin contacto de las orejas en vasos embutidos mediante una unidad de detección óptica (Modelo 126 Plus-Optic); no se requiere mandril mecánico — en la variante Optic las piezas se fijan magnéticamente en la mesa giratoria.
• Composición del equipo: mesa giratoria y cabezal de medida vertical. En las variantes no ópticas, un plato de mandíbulas centra y fija la muestra.
• La medición se realiza durante una rotación de la mesa giratoria mientras el sensor escanea el borde; en versiones neumáticas, un rodillo de prueba desciende sobre la muestra.
• Operación a través del software de evaluación incluido en PC o directamente en el equipo; el PC debe ser proporcionado por el cliente.

Principio de ensayo y resultados

• La unidad de medición detecta el borde durante una sola revolución y vuelve a la posición inicial tras la medición, permitiendo un cambio rápido de la muestra.
• Formatos de salida: .pdf, .txt, .csv (importables en MS Excel).
• El protocolo de medición incluye (entre otros):
• He_(mm) = Altura media de earing
• He,max (mm) = Altura máxima de earing
• H_(mm) = Altura media de la copa
• Z(%) = Porcentaje medio de earing
• Número de orejas
• Fecha, lote, operador y otros metadatos del protocolo

Contenido del suministro

• Instrumento de Medición de Orejas, Modelo 126 Plus-Optic
• Software de evaluación
• Certificado de prueba del fabricante M

Normas

• DIN EN 1669
• ISO 11531

Accesorios (ejemplo)

• Anillos de calibración (2 anillos) — accesorio (Número de pedido: 29490132)

Especificaciones técnicas

• Accionamiento: Electrónico
• Peso: aprox. 12 kg
• Carcasa: Acero, pintado al polvo
• Código IP: IP20
• Dimensiones (L x W): 350 x 250 mm; Altura máx.: 550 mm
• Rango de altura de la copa: 15–150 mm
• Rango de diámetro de la copa: 25–120 mm (otros diámetros bajo pedido)
• Alimentación: 110–240 V AC, 50/60 Hz
• Dispositivo de detección: óptico
• Conexión de datos: USB
• Potencia eléctrica: 60 VA
• Resolución del sensor: 0,014 mm
• Precisión subpixel: 0,007 mm
• Recorrido de medición: 25 mm
• Tiempo por medición: aprox. 18 s
• Equipo adicional requerido: PC, min. Windows 10
• Portátil / Estacionario: Estacionario
• Precisión del instrumento: ±0,04 mm
• Temperatura ambiente admisible: 10–40 ºC
• Valores de medida por revolución: ~1500
• Número de pedido: 33970131
