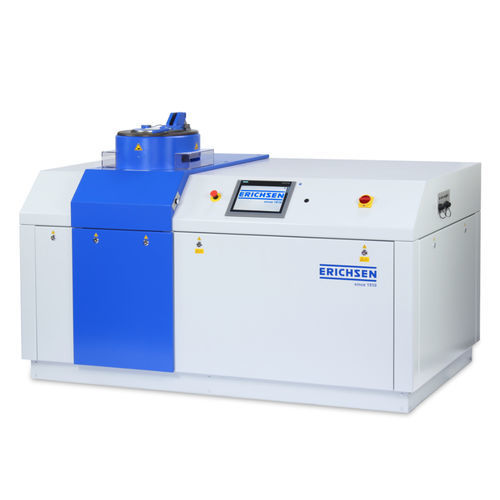

Máquina de prueba multi-parámetros Model 146

automáticaenteramente automáticacontrolada por ordenador

El Model 146 es una máquina de ensayo universal para chapas electrohidráulica de ERICHSEN, diseñada para el ensayo de cupping de Erichsen, ensayos de embutición profunda y determinación de curvas límite de conformado (FLC). Una variante de alta velocidad (Model 146-60) dispone de un circuito hidráulico de alto desplazamiento dedicado para aumentar la velocidad del punzón de estirado y asegurar un comportamiento de velocidad de estirado constante durante toda la carrera.

Aplicación

• Ensayo de copa cuadrada (40 x 40 mm o 70 x 70 mm)
• Ensayo de ensanchamiento de orificio (ISO 16630)
• Determinación de las curvas límite de conformado (FLC)
• Prueba LDH
• Ensayos de embutición profunda con liberación rápida del portapieza (para ensayo de orejas)
• Ensayos de embutición profunda con carrera de punzón preseleccionada
• Ensayo de embutición profunda a altas temperaturas hasta 550 °C / 700 °C
• Ensayo de abultamiento conforme a ISO 16808
• Ensayo de cupping ERICHSEN para lacas y pinturas conforme a DIN ISO 1520
• Ensayo de laca de troquelado y ensayo de copa de embutición en recubrimientos de bobina
• Requisitos especiales a petición

Diseño

• Máquina accionada electrohidráulicamente; secuencia de ensayo automática o manual
• Controlador lógico programable para funciones de la máquina (control por PC opcional)
• Visualización digital de fuerza de estirado, fuerza del portapieza y carrera del punzón
• Sistema hidráulico de triple acción con simplificaciones constructivas económicas:
• Troqueladora de discos en la cabeza de ensayo
• Expulsor hidráulico del vaso
• Secuencia de ensayo totalmente automática

Ventajas técnicas adicionales

• Cabezal de cilindro con cierre de bayoneta
• Permite acceso directo a matrices de estirado, anillos de corte, portapiezas, etc., y cambio rápido de herramientas
• Velocidad de estirado infinitamente variable
• Una vez ajustada permanece constante durante todo el movimiento de estirado, independiente de cambios de carga
• Sujeción cardánica de la matriz de estirado
• Asegura el apriete paralelo y uniforme de la probeta, independientemente de variaciones de espesor

Liberación rápida del portapieza y parada del punzón de estirado (BSA-ZS)
La fuerza del portapieza actúa sobre un área de chapa continuamente reducida durante la secuencia de estirado; para evitar el aplastamiento de los extremos de las orejas cuando existe una fuerte tendencia a formarse, la presión del portapieza puede liberarse por completo a una profundidad preseleccionada donde ya no se forman pliegues.

La máquina dispone de visualización digital de la carrera del punzón y de un selector para "BSA" o "ZS". Cuando se alcanza la profundidad de estirado seleccionada en la unidad de visualización digital, el punzón se detiene completamente (modo "ZS") o se libera la fuerza del portapieza (modo "BSA").

Cabezal de ensayo levantado hidráulicamente
El levantamiento hidráulico del cabezal de ensayo garantiza un alto nivel de seguridad en el trabajo y facilita las pruebas, ya que el cabezal se abre y cierra hidráulicamente.

Normas

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Características / Especificaciones técnicas

• Accionamiento: Electrohidráulico
• Tipos de ensayo: Erichsen cupping, Deep Draw Test, Hole Expansion, FLC-Test, Bulge-Test
• Diámetro de la pieza: hasta 220 mm
• Alimentación: 400 V / 3∼, 50/60 Hz (otras tensiones bajo pedido)
• Velocidad de estirado: hasta 3000 mm/min
• Fuerza de tracción, máx.: 600 kN (146-60), 1000 kN (146-100)
• Fuerza de punzonado, máx.: 800 kN (146-60), 1000 kN (146-100)
• Fuerza del portapieza, máx.: 2 hasta 100 kN y 10 hasta 600 kN (146-60), 5 hasta 250 kN y 20 hasta 1000 kN ( 146-100)
• Indicadores digitales (fuerza de tracción): resolución 0,1 kN
• Indicadores digitales (fuerza del portapieza): resolución 0,1 kN
• Indicadores digitales (recorrido del punzón): resolución 0,1 mm (bajo pedido 0,01 mm)
