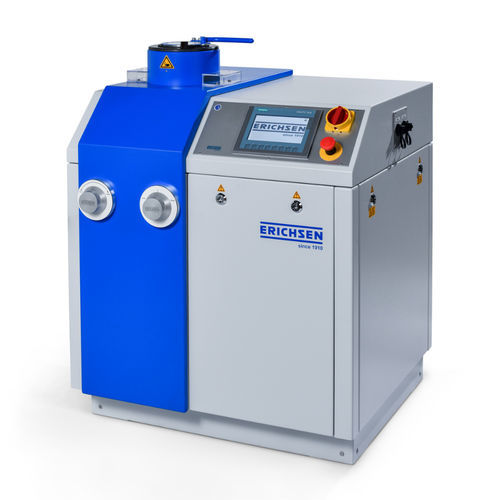

Máquina de prueba multi-parámetros Model 134

de deformaciónautomáticacontrolada por PLC

Descripción del producto
La máquina de ensayo de chapa, Modelo 134, es una máquina de ensayo universal electrohidráulica diseñada para pruebas de embutición y cupping de chapas. Cuenta con una fuerza de tracción máxima de 120 kN y permite preajustar la presión del sujetador de chapa hasta 45 kN. La máquina incluye una cabeza de corte con una fuerza de corte máxima de 200 kN, admite secuencias de prueba automáticas y puede detenerse automáticamente en caso de fallo de la muestra. La operación se gestiona a través de un panel táctil resistivo con navegación automática por menús.

Propósito y aplicación
Esta máquina es ideal para realizar todas las pruebas de embutición profunda importantes y conocidas para metales ferrosos y no ferrosos, así como una amplia gama de investigaciones tecnológicas adicionales. También puede realizar la prueba de Olsen (comúnmente utilizada en los EE. UU.) con las herramientas adecuadas. Las razones clave para usar el Modelo 134 incluyen:

• Reducir los costos de fabricación al verificar puntualmente la calidad de embutición de la chapa laminada en frío durante la producción o en los departamentos de proceso.
• Clasificar materiales de menor calidad a su llegada al Departamento de Recepción de Mercancías, permitiendo una evaluación inmediata de la calidad del material suministrado sin preparaciones de prueba especiales.
• Determinar el espesor de chapa más adecuado para una pieza embutida específica para optimizar la relación precio-adecuación para los procesos de fabricación.

Diseño
La máquina está construida con una carcasa de acero robusta que alberga la cabeza de prueba, incluyendo un cilindro de prueba con tres pistones de trabajo para corte/sujeción de chapa, embutición y expulsión. Los interruptores de parada de emergencia están ubicados en el panel de control junto al panel táctil. Dos válvulas de control para el ajuste de la fuerza de embutición y sujeción de chapa están convenientemente montadas en la parte delantera. Internamente, la carcasa contiene el motor de accionamiento, la bomba hidráulica, el tanque de aceite, el engranaje de control electrohidráulico y los transductores de medición electrónicos para la detección precisa de los parámetros de prueba.

Otras ventajas técnicas

• Cabeza de cilindro con cierre de bayoneta para acceso directo a matrices de embutición, anillos de corte, sujetadores de chapa y cambios rápidos de herramientas.
• Velocidad de embutición infinitamente variable que permanece constante durante todo el movimiento de embutición, independientemente de los cambios de carga.
• Retención de matriz de embutición cardánica que asegura una sujeción constante y paralela de las muestras, independientemente de las variaciones de espesor.
• Detector de grietas que permite una parada automática en caso de fallo de la muestra durante la prueba de cupping ERICHSEN.

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Datos técnicos

• Accionamiento: electrohidráulico
• Prueba 1: Cupping Erichsen
• Prueba 2: Prueba de embutición profunda
• Dimensiones: aprox. 900 mm / 1100 mm / 800 mm (An x Al x Pr)
• Peso, neto: aprox. 470 kg
• Suministro de energía: 230/400 V AC // 50/60 Hz // 2.2 kW
• Fuerza de tracción: 120 kN
• Velocidad de embutición: 770 mm/min
• Fuerza de corte: máx. 200 kN
• Fuerza del sujetador de chapa: máx. 45 kN
• Carrera del sujetador de chapa: aprox. 35 mm
• Inserción de chapa: ancho máx. 110 mm
• Carrera del punzón de embutición: aprox. 60 mm
