Máquina de prueba de deformación Model 100

manualpara chapaspara película y producto fino

Resumen
El Modelo 100 es una máquina de cupping Erichsen manual montada en bancada, diseñada para evaluar la formabilidad de chapas y láminas mediante la prueba de cupping Erichsen estandarizada. Está pensada para un manejo sencillo y pruebas limitadas en planta, especialmente con materiales más finos.

Aplicación
Esta máquina manual se utiliza para medir las propiedades de embutición de metales férricos y no férricos y de láminas finas; es especialmente adecuada cuando sólo se requieren ensayos limitados de conformado y para materiales finos y láminas.

Propósito
El Modelo 100 ofrece un medio rápido y sencillo para determinar la calidad de embutición de la chapa, ayudando a identificar el material de menor coste que cumpla para una pieza embutida. El valor de cupping estandarizado también pone de manifiesto el tamaño de grano de la superficie en la punta del abultamiento y puede utilizarse en la especificación de materiales en compras.

Descripción

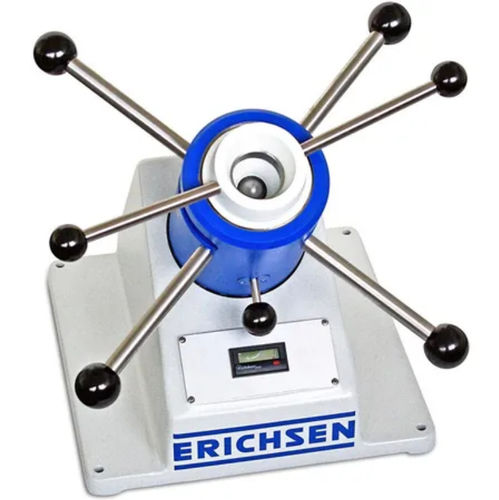

La máquina es un equipo de bancada con cuerpo de hierro fundido y cabezal de ensayo cilíndrico. La muestra o la lámina se introduce por la abertura del cabezal, se aprieta el cabezal contra una manga de centrado para sujetar la muestra con la fuerza de sujeción estándar y se tira del pasador de embrague para iniciar el proceso de cupping. El valor actual de cupping se muestra en un contador digital. El proceso de conformado y la aparición de fisuras se pueden observar desde arriba a través del sujetamuestra; en condiciones de poca luz o con herramientas de ensayo pequeñas se recomienda un microscopio con iluminación por batería.

Contenido del suministro

• Máquina de ensayo para chapas, Modelo 100
• Herramienta de ensayo n.º 27
• Lubricante estándar según DIN, ISO y EURONORM
• Manual de instrucciones

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Especificaciones técnicas

• Accionamiento: Manual
• Ensayo: Cupping Erichsen
• Dimensiones (A × F × H): aprox. 340 × 350 × 450 mm
• Recorrido del punzón: máx. 18 mm
• Fuerza de tracción: 30 kN
• Velocidad de conformado: Manual
• Fuerza del portamatriz: 10 kN (ajuste fijo)
• Portátil / Estacionario: Estacionario
• Ancho de la muestra: 13 – 90 mm
• Visualización del resultado: Digital (precisión 0,1 mm)
• Espesor de la muestra: 0,1 – 1,5 mm (láminas — espesor mínimo: 0,005 mm)
