Máquina de prueba enteramente automática Model 145
controlada por ordenadormanualautomática

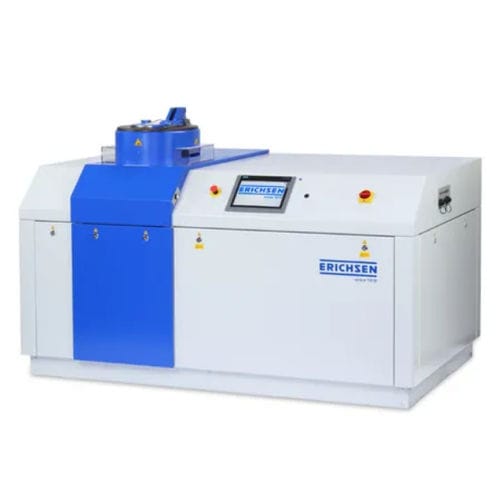

Máquina de prueba enteramente automática - Model 145 - ERICHSEN GmbH & Co. KG - controlada por ordenador / manual / automática
Máquina de prueba enteramente automática - Model 145 - ERICHSEN GmbH & Co. KG - controlada por ordenador / manual / automática
Máquina de prueba enteramente automática - Model 145 - ERICHSEN GmbH & Co. KG - controlada por ordenador / manual / automática - imagen - 2
Máquina de prueba enteramente automática - Model 145 - ERICHSEN GmbH & Co. KG - controlada por ordenador / manual / automática - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ERICHSEN GmbH & Co. KG

Características

Modo de funcionamiento
enteramente automática, controlada por ordenador, manual, automática, controlada por PLC
Objeto de la prueba
para materiales metálicos, para chapas
Tecnología
electrohidráulica
Configuración
ergonómica
Otras características
de alta temperatura

Descripción

Resumen
  • La máquina de ensayo universal para chapas Modelo 145 es un sistema electrohidráulico para ensayos de embutición, conformado, bulge y determinación de curvas límite de formado en chapas y bobinas ferrosas y no ferrosas.
  • Variantes disponibles: Basic – 600 kN (Model 145-60-Basic), 600 kN (Model 145-60), 1000 kN (Model 145-100). Secuencias de ensayo totalmente automáticas con indicaciones digitales de fuerza y carrera.

Aplicaciones
  • Ensayo de copa cuadrada (40 x 40 mm o 70 x 70 mm)
  • Ensayo de expansión de orificio (ISO 16630)
  • Determinación de curvas límite de formado (FLC)
  • Ensayo LDH
  • Embutición profunda con liberación rápida del sujeción de la lámina (para ensayos de orejas)
  • Embutición con carrera de punzón preseleccionada
  • Embutición a alta temperatura hasta 550 C
  • Ensayo bulge según ISO 16808
  • Ensayo ERICHSEN para lacas y pinturas según DIN ISO 1520
  • Ensayos de lacado y embutición en recubrimientos de bobina
  • Ensayos especiales bajo demanda

Diseño
  • Accionamiento electrohidráulico; secuencias de ensayo automáticas o manuales
  • Indicadores digitales de fuerza de estirado, fuerza de sujeción y carrera del punzón
  • Sistema hidráulico de triple acción que simplifica el diseño y reduce costes
  • Prensa de troquelado en la cabeza (fuerza de troquelado máx. 800 kN) para troquelar y embutir en un solo paso
  • Expulsor hidráulico para facilitar la extracción de las copas
  • Secuencia totalmente automática gestionada por PLC con parada automática en caso de rotura de la probeta

Ventajas técnicas adicionales
  • Seguridad: Protección de acceso integrada en el cilindro de sujeción y monitorización electrónica de la posición de la cabeza para evitar el funcionamiento con tapa abierta
  • Ergonomía: Disposición clara de los mandos en un panel inclinado
  • Cabezal con cierre bayoneta: Acceso directo a matrices, anillos de troquelado y portamatrices para cambios rápidos de herramienta
  • Velocidad de embutición infinitamente variable: La velocidad ajustada se mantiene constante durante todo el recorrido independientemente de los cambios de carga
  • Retención cardánica de la matriz: Asegura un sujeción paralela y constante independientemente de las variaciones de espesor
  • Liberación rápida del sujetalámina (BSA) — opcional: Alivia la fuerza del sujetalámina en una carrera de punzón preseleccionada para evitar el aplastamiento de las orejas
  • Tope de punzón (ZS) — opcional: La máquina se detiene en la posición de punzón preseleccionada (para velocidades de embutición hasta aprox. 20 mm/min)
