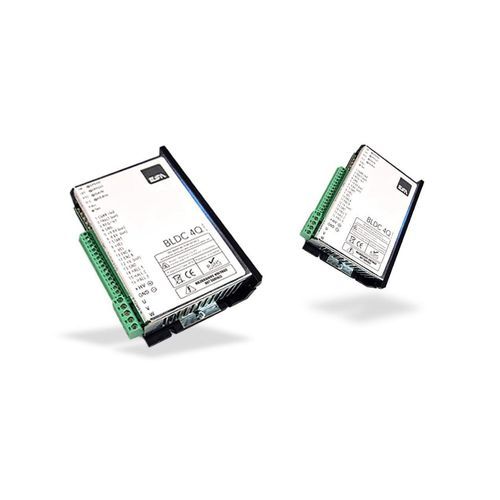

Servo-variador DC SDRC series

ACmonofásicobrushless

Descripción general
Variadores servo compactos para motores DC: el convertidor analógico unidireccional SDRC (entrada monofásica) y el variador BLDC de 4 cuadrantes para servomotores DC y brushless. Rangos de potencia típicos: SDRC 0,22–1,7 kW; BLDC 0,4–1,3 kW. Tensiones y prestaciones según lo indicado abajo, pensados para control de motores pequeños y medianos en automatización y equipos OEM.

SDRC — Características clave

• Alimentación monofásica 230 Vac
• Corrientes nominales disponibles: 5 A (9XSDRC05IG) o 8 A (9XSDRC10IG)
• Feedback por armadura o tacogenerador
• Tensión de salida 170 Vdc (ajustable 145–210 Vdc)
• Clase de protección IP00

BLDC — Características clave

• Rango de alimentación 31–132 Vdc
• Modo seleccionable para motores brushless o DC
• Comandos analógicos de velocidad y par (entradas ±10 V)
• Feedback: encoder, tacogenerador o armadura
• PWM 20 kHz; control 4 cuadrantes de par/velocidad

SDRC — Especificaciones técnicas

• Alimentación: 230 Vac ±10%
• Tensión de salida: 170 Vdc (ajustable 145–210 Vdc)
• Relación de regulación: 1:30 (tacogenerador) / 1:10 (armadura)
• Error de velocidad: ±3% (con tacogenerador) / ±5% (armadura)
• Corriente nominal: 5 A (9XSDRC05IG) / 8 A (9XSDRC10IG); Corriente pico: 6,5 A / 10 A
• Fusibles rápidos: 6,3 A (5×20 mm) / 16 A (6,3×32 mm)
• Potenciómetro: 2,5 kΩ 1 W; Compensación: 0–4 Ω; Rampas: 0–4 s
• Temperatura de trabajo: 0–45 °C; Almacenamiento: -20–+70 °C

BLDC — Especificaciones técnicas

• Tensión de alimentación: 31–132 Vdc; Tensión máxima de salida ≈ alimentación × 0,9
• Frecuencia PWM: 20 kHz
• Temperatura de funcionamiento: 0–45 °C; Almacenamiento: -10–+70 °C
• Entradas analógicas (±VEL): ±10 Vdc máx., 20 kΩ cada una
• Monitor de corriente (CURR): ±8 Vdc = corriente pico; Monitor de velocidad (TP1): ±8 Vdc = velocidad máxima
• Salidas auxiliares: +5 Vdc (máx. 130 mA); Auxiliares ±9,8 Vdc (máx. 4 mA)
• Frecuencia máxima de encoder: 300 kHz; Salida FAULT: NPN máx. 50 mA; ENABLE (START): +9…+30 Vdc
• Ancho de banda: etapa de corriente 2 kHz; lazo de velocidad 150 Hz
• Inductancia mínima de armadura: 400 µH; Peso: 0,35 kg; Altitud: hasta 1000 m sin restricción (reducción 1,5% de 1000–2000 m); Grado de contaminación: 2

Aplicaciones
Diseñados para control compacto y fiable de servomotores DC y brushless de pequeño a medio tamaño en automatización industrial: transportadores, máquinas de envasado, máquinas herramienta, sistemas de posicionamiento y otros equipos OEM que requieren control de motor preciso y espacio reducido.

Códigos de pedido y variantes

• Variantes SDRC: 9XSDRC05IG (5 A nominal) y 9XSDRC10IG (8 A nominal)
• Familia BLDC: variadores 4 cuadrantes para servomotores 0,4–1,3 kW, alimentación 31–132 Vdc
