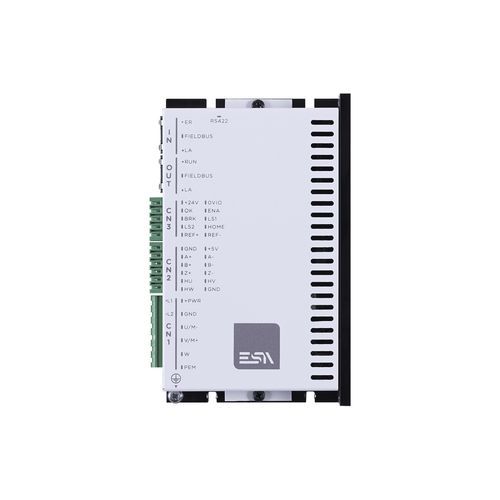

Servo-variador DC EWD U

brushlessde un ejeCANopen

Descripción general
El EWDU es un amplificador servo uniaxial compacto diseñado para controlar motores brushless AC y DC. Ofrece una configuración sencilla mediante Drivewatcher y una base de datos de motores preinstalada, adecuado para aplicaciones de control de movimiento y automatización OEM.

Características clave

• Tensión de alimentación: 24–60 Vdc
• Realimentación del motor: codificador incremental o sensores Hall
• Buses de campo: CANopen DS402, EtherCAT
• E/S integradas: 4 entradas digitales (PNP), 2 salidas digitales aisladas (0,5 A) y 1 entrada analógica diferencial +/-10 V (12 bits)
• Protección: IP20
• Herramienta de configuración: Drivewatcher; base de datos de motores preinstalada
• Corriente nominal / pico: 10 A / 20 A

Datos técnicos
Tensión de alimentación (etapa de potencia): 24 ... 60 Vdc
Alimentación de control: 24 Vdc
Corriente nominal: 10 A
Corriente pico: 20 A
Entrada analógica: 1 diferencial +/-10 V (12 bits)
Entrada digital: 4 PNP
Salida digital: 2 aisladas – 0,5 A
Comunicación: RS422 – CANopen – EtherCAT
Modos de control: Velocidad – Par – Posición
Resistencia de freno: No disponible
Pérdida de potencia: standby = 5 W; en I_nom = 20 W
Dimensiones: 135 (h) x 82 (w) x 28,5 (L) mm
Peso: 0,4 kg
Temperatura de funcionamiento: 0 ... +40 °C (derating 50% hasta 55 °C)
Temperatura de almacenamiento: -25 ... +85 °C
Altitud: hasta 1000 m sin derating
Humedad: funcionamiento 5% ... 85% sin condensación; almacenamiento 5% ... 95% sin condensación
Vibración: conforme IEC60068-2-6
Grado de protección: IP20
Normas: EN 61800-3:2004 + A1:2012; EN 61800-2:2015; EN 61800-5-1:2007
Directivas: 2014/30/EU (EMC); 2014/35/EU (Baja Tensión); 2011/65/EU (RoHS)

Especificaciones técnicas

• Tensión de alimentación etapa de potencia: 24–60 Vdc
• Alimentación de control: 24 Vdc
• Corriente nominal: 10 A; corriente pico: 20 A
• Entrada analógica: 1 diferencial +/-10 V (12 bits)
• E/S digitales: 4 entradas digitales (PNP), 2 salidas digitales aisladas (0,5 A)
• Comunicaciones: RS422, CANopen, EtherCAT
• Modos de control: Velocidad, Par, Posición
• Protección / mecánica: IP20; Dimensiones 135 x 82 x 28,5 mm; Peso 0,4 kg
• Pérdida de potencia: standby 5 W; en I_nom 20 W
• Condiciones de funcionamiento: 0–40 °C (derating a 55 °C), almacenamiento -25–+85 °C, hasta 1000 m de altitud
• Vibración: conforme IEC60068-2-6
• Herramienta de configuración: Drivewatcher; base de datos de motores preinstalada
